Proe如何进行完全倒圆角的详细图文教程

时间:2017-08-08 09:11:11 来源:未知
16.将上一步的曲面进行轴阵列,数量为15.






17.将所有的曲面进行合并。






18.实体化。






19.接下来进行倒圆角。

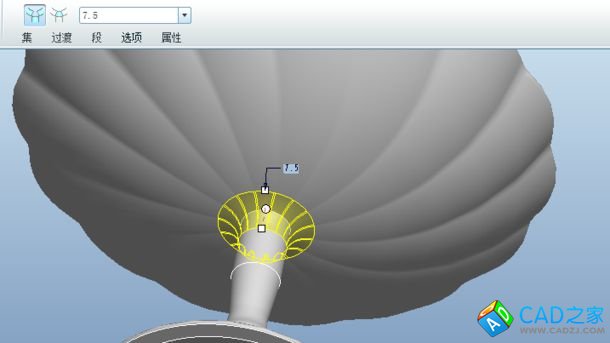

20.进行完全倒圆角。点击倒圆角按钮,如下面的参照栏,通过过滤器选择下面蓝色箭头所指的曲面,也就是杯子的内壁和外部曲面。






驱动曲面选择这两个曲面之间的边界混合曲面。






完成。
21.进行旋转操作,具体尺寸自定,这不是重点。






22.拉伸。






23.倒角。






完成。
