![](http://www.cadzj.com/uploads/allimg/170808/1_170808010640_1.png)
方法:
1.新建零件。
2.创建基准轴,如下图。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010651_1.png)
3.创建基准点。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010704_1.png)
4.在TOP平面绘制如下的草绘。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010718_1.png)
5.创建基准点轴和基准平面。过第3步的基准点和上一个草绘的一端,创建一个基准轴。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010757_1.jpg)
创建基准平面,该基准平面是RIGHT平面绕上一步的基准轴旋转40得到的。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010803_1.jpg)
6.在上一步的基准平面上绘制如下的草绘。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010834_1.jpg)

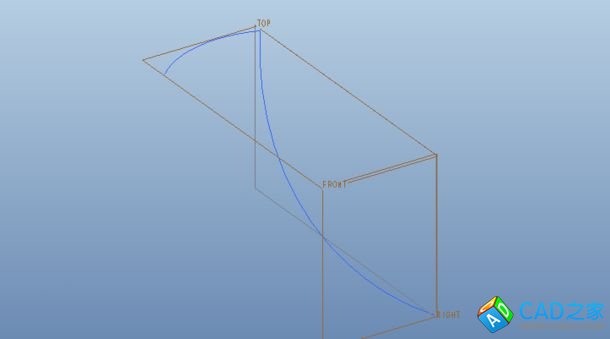

完成。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010850_1.jpg)
7.点击右上角的过滤器选择几何,再选择上一步的曲线,点击【复制】,最后点击选择性粘贴,按照下图进行设置,将曲线,绕第2步的基准轴旋转24°.
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010908_1.jpg)
8.点击边界混合,创建下面的曲面。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010922_1.jpg)
9.按住ctrl选择上面创建的特征,鼠标右击选择【组】,如下图。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010932_1.jpg)
10.接下来我们可以将曲面进行阵列。我们可以直接进行轴阵列,也可以进行尺寸阵列。这里我们选择后者。尺寸阵列需要相应的驱动尺寸,因此我们需要创建一个尺寸,如何创建呢?我们可以选择曲面,按住Ctrl+C,再点击选择性粘贴,按照下图进行设置,即可复制出一个曲面。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010943_1.jpg)
完成。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808010950_1.jpg)

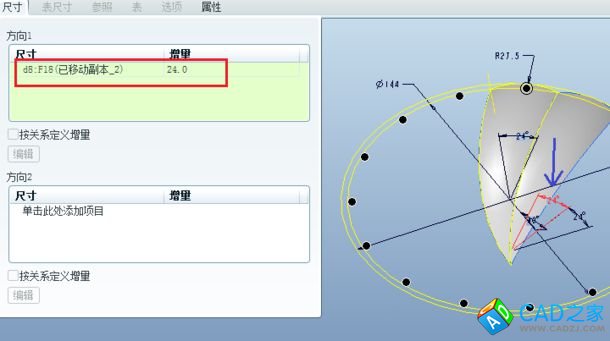

11.通过上一步的操作,我们就可以创建一个角度尺寸,就可以使用尺寸阵列。按照下图所示,选择角度24,数量为14(排除最初的边界混合曲面),点击完成。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011016_1.jpg)
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011016_2.jpg)
12.将所有的曲面进行合并。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011029_1.jpg)
13.选择合并的曲面,按住Ctrl+C,再点击选择性粘贴,按照下图对曲面进行移动,移动距离为5.
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011035_1.jpg)
14.点击拉伸,类型为曲面和切除材料,选择合并曲面作为被切除曲面。绘制如下的草绘。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011048_1.jpg)
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011048_2.jpg)
切除之后即可将上下两个曲面的端面平齐。
15.点击边界混合,选择下面的边界创建曲面。
![](http://www.cadzj.com/uploads/allimg/170808/1_170808011103_1.jpg)
