图解4种ProE钣金止裂槽的操作方法

时间:2014-07-01 07:09:22 来源:未知

Pro/ENGINEER系统提供的止裂槽分为4种:伸展止裂槽、扯裂止裂槽、矩形止裂槽和圆弧形止裂槽。下面分别进行高清图片讲解。

第1种止裂槽——伸展止裂槽 (Strech Relief)

此类止裂槽需要定义止裂槽的宽度和角度,如图1

图1

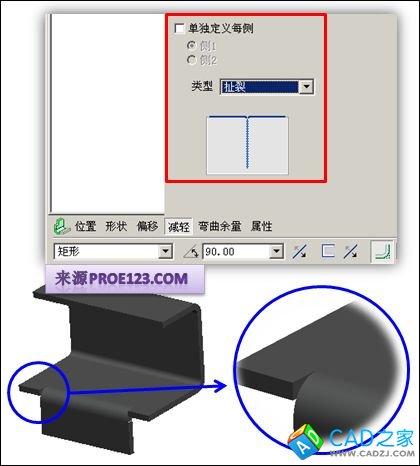

第2种止裂槽——扯裂止裂槽 (Rip Relief)

此类止裂槽无需定义止裂槽的尺寸,如图2。

图2

第3种止裂槽——矩形止裂槽 (Rect Relief)

此类止裂槽无需定义止裂槽矩形的宽度和深度,如图3。

图3

第4种止裂槽——圆弧形止裂槽 (Obrnd Relief)

此类止裂槽无需定义止裂槽圆弧的直径和深度,如图4。
