在产品开发过程中，给你一张平面图画产品外观。
1.一般先将平面图插入cad中，把图片缩放成1:1，再开始描图。描完图后，将描图基准移动到零点，再将dwg格式转化成dxf格式，再插入proe中进行三维制图。
A.打开cad-----插入-------光栅图像参考------选择图片
如何将图的比例调整为1:1

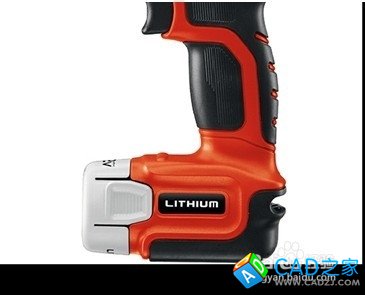

看图片中的那个部件是通用件，则图片的放大缩小按该通用件尺寸，如下图
B.根据图片描图，一条线一条线的慢慢描，描的过程中，线条尽量接顺。
C.再将线条对准基准（以电池的中点移动到零点为例）
D.删除图片，再将线条的格式另存为dxf格式
E.打开proe，再将dxf插入proe中
