本文介绍的为proe5.0软件零件模板的制作,工程图模板仅作一个简单的介绍。
模板文件概述
在proe中我们可以创建两种类型的模板:模型模板和绘图模板。模型模板是标准的proe模型,它包含预定义的特征、层、参数、命名的视图及其它属性(单位,材料,质量属性等)。绘图模板是包含创建绘图项目说明的特殊绘图文件,这些绘图项目包括视图、表、格式、符号、捕捉线、注释、参数注释及尺寸(通过设置以后,这些参数可以自动的帮助我们输入)。系统提供的默认模型模板,包括缺省基准平面、命名的视图、缺省层、缺省参数以及缺省单位。默认的标准绘图模板包括三个正交视图,并可进一步自定义。下面的几个模块,可以使用模板文件:
● 实体零件
● 钣金件
● 主体零件
● 设计组件
● 模具制造对象
● 铸造制造对象
● 绘图
-
新建,输入文件的名字,不要选择使用默认模板。这里我们输入my_template_solid
-
选取mmns_part_solid(为公制)后单击确定。
-
设置模板参数,这里我们主要设置的是,材料,单位,质量属性,精度等。
在proe5.0的中,设置的这些参数的位置:菜单栏,文件--属性(在proe4.0及之前的版本,是菜单栏,编辑,设置。 5.0中的设置更加方便。 -
a我们首先设置单位。在上图所示的对话框,右侧选择更改。打开下图所示的对话框:
b选择新建,新建一个单位:my_units,输入下图所示的参数:
c将新建的单位设置为当前的使用的单位,如下图:
-

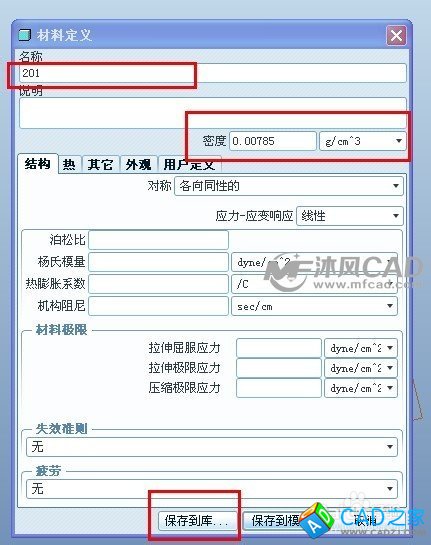

继续设置材料属性,选择更改,在打开的材料对话框的左上角,选择新建,新建一个材料属性,输入下图所示的参数,然后保存到库。注意选择保存的位置,这里要保存到proe材料库默认的目录下面。安装目录/text/materials-library。然后指定我们新建的材料为当前材质
-
使用关系式定义零件的一些参数,
零件编号="1001"
零件名称=""
规格="xx"
MASS=MP_MASS("")
单价="0.027"
单价入录日期="20130606"
材料利用率="0.75"
面积=""
表面积=""
备注=""
-
把这个文件保存到,我们在工作目录下面创建的my_template文件夹下面
使用template_solidpart配置文件,指定上面的文件为我们创建的默认模板如下图
-
要控制对象模板的显示和存储,可使用以下配置选项。
● start_model_dir - 指定其中要存储模板的目录。
● force_new_file_options_dialog - 强制自动显示“新文件选项”(New File Options) 对话框
● template_solidpart、template_sheetmetalpart、template_designasm、template_mfgcast、template_mfgmold、template_drawing - 指定用作缺省模板的模型文件。
