Proe5.0爆炸图的详细图文创建方法

proe爆炸图创建方法，各个版本略有不同，这里以proe5.0为例把步骤给大家梳理一下。

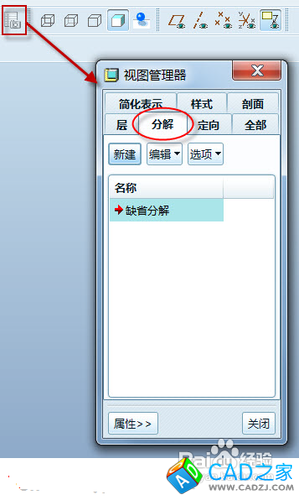

1. 在proe装配组件中打开视图管理器，切换功能标签到分解


2. 新建分解视图，点“属性”切换对话框



3.

   编辑分解位置



4.

   平移零件，选择一个或多个（ctrl）对象，然后鼠标放在白色的坐标系某个轴上，轴显示为红色即可拖拽






5. 旋转零件，选择零件同上，然后点击如图旋转图标，这时会提示选择旋转轴，鼠标靠近边界即可加亮，点击即选中，



6.

   偏移线，可以用引线来表达分解关系



7.

   切换回分解视图



8.

   保存分解即可
