本文主要以制作表面粗糙度符号为例,讲解如何设置Pro/E工程图符号放置类型和可变文本预设值的设置。
1)进入工程图模块,在“格式”菜单中选择“符号库”,在菜单管理器中选择“Define(定义)”并输入符号名称,如图1。
图1 Pro/E3.0版本界面其他版本类似
2)按照国标规定的大小绘制表面粗糙度符号图元,并在粗糙度数值的地方放置“value”,如图2。说明“value”是为了实现可变文本。
图2
3)在“符号编辑”菜单中点择“Attributes(属性)”,勾选“垂直于图元”并拾取其原点,如图3。
图3

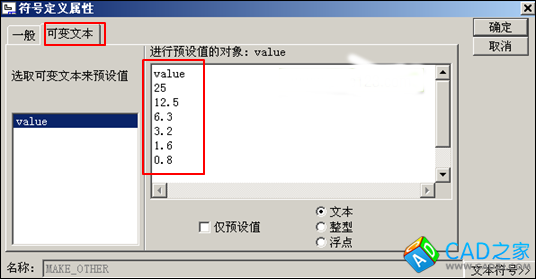

4)在“符号定义属性”对话框中点选“可变文本”栏目进行预设值的设置,如图4。
图4
5)在“符号编辑”菜单中点择“Done(完成)”完成符号库的建立。在“符号库”模式菜单中点选“Write(写入)”并在消息栏中输入存放地址,这样就完成了符号的保存,如图5。
图5
