如何调用proe工程图中的自定义符号库

时间:2014-06-28 07:26:52 来源:未知

调用proe工程图 中的自定义符号库,有两种方法,一种是采用“定制符号”工具,另一种方法是采用“调色板”,前者是根据单个文件的名称调用,每个文件的格式是.sym,后者是把多个符号放到一个drw文件中进行调用。



第一种方法:定制符号调用

    这种方法需要把自定义的符号库放至一文件,然后利用proe的配置文件进行配置。

1、配置选项:pro_symbol_dir

例如:pro_symbol_dir  D:D:hj  (这配置的意思是从D盘hj文件夹中进行调用,将这个配置选项放置到proe配置 文件config.pro即可)

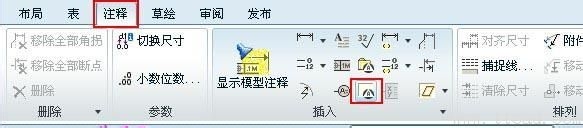

2、进入到proe工程图中,单击【注释】—【定制符号】工具,如图



第二种方法:自调色板的符号调用

配置选项:symbol_instance_palette_file

选项说明:指定符号实例调色板的默认文件

例如:symbol_instance_palette_file 选项值为 D:proe_setupsymbol_filessymbol_basic.drw

注:symbol_basic.drw为一个 工程图 文件



弹出调色板符号对话框,选中符号,望外拉即可
