本节UG10.0教程讲解：在建模下绘制完零件后，把其在制图下进行展开的技巧；常规情况下，展开是钣金模块下的指令，殊不知使用建模绘制的零件，把其切换到制图下后，也是可以展开的，下图为展开实例；
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z14346-0.jpg)
-
先用UG10.0软件创建一个实体零件，如下图，我绘制了一实体圆柱；
-
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z1L60-1.jpg)
-
从建模切换到应用程序，然后点制图，当然也可以使用组合键ctrl+shift+D快速地切换到制图下；
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z15945-2.jpg)
-
进入到制图模块后，需要新建一个图纸页；
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z1L29-3.jpg)
-
使用创建基本视图工具，创建一个视图，其参数设置如下图；
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z12S7-4.jpg)
-
把鼠标放在刚创建的视图边界上，然后单击右键，在弹出的对话框中单击展开；
![UG10.0教程：[58]UG10.0制图下展开零件技巧](/uploads/allimg/150309/021Z15923-5.jpg)
-

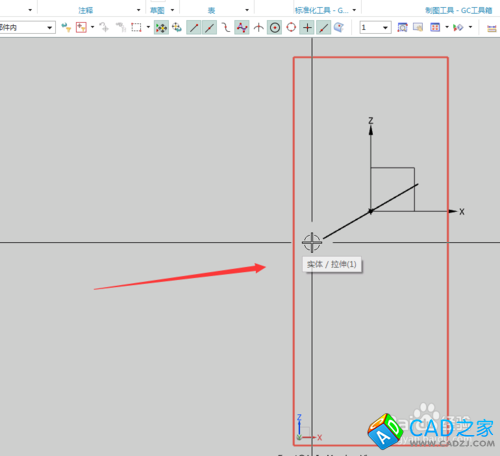

展开后圆柱形如下图，通过调用不同的视角显示，把其切换到等轴测图下，其效果如图2，这样就达到了在建模下绘制的零件在制图下展开的目的。
