模具CSYS坐标有三种,1是当前WCS、2是产品实体中心、3是选面的中心;下图为模具CSYS从标启动图标;
-

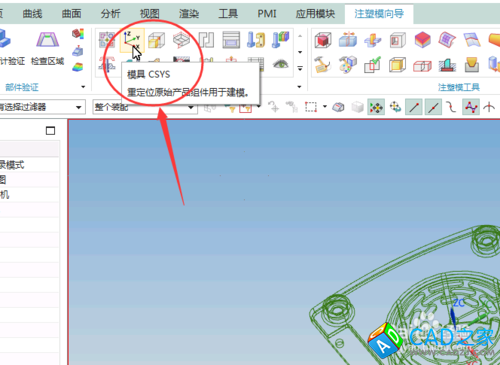

进入到UG10.0注塑模具向导以后,在为零件执行了项目初始化之后,就能用其模具坐标功能了;模具CSYS坐标启动图标如下图所示;
-
单击注塑模具向导中的CSYS坐标后,其弹出的对话框如下;1是当前WCS,也就是零件打开默认的坐标,此项可以不用操作、2是产品实体中心、3是选面的中心;
-
产品实体中心:把指令切换到产品实体中心选项,锁定Z轴(开模方向)
-
确认后其结果如下;该从标位于产品的中心;
-
面的中心;指把坐标放在面的中心处,此面需要选择模具的分型面;
-
使用面的中心把坐标放置完成后,使用正交F8键查看,其结果如下;
-
模具的CSYS坐标在做模具设计时,至关重要,因为你一切的设计从标基准都源于此坐标;
