在用UG绘制图形时,把需要设计的零件图纸显示在绘图窗口中,非常方便设计师在绘图时查看图纸上的数据,本节UG教程讲解:把图纸显示在UG窗口中的技巧,欢迎学习;下图为显示在UG窗口中的展示图;
-

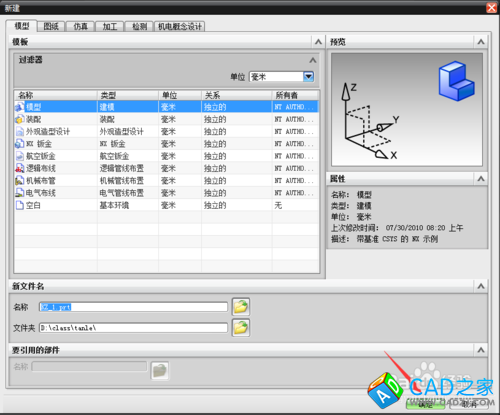

打开UG软件,并执行新建,创建一个建模模型图档,其名称设计者自定;
-
-
-
把UG绘图窗口中的导航器切换到“internet explorer”中;
-
点开web选项,执行打开;
-
在弹出的对话框中,执行选择“browse”;
-
找到存放零件图纸的地址,在文件类型中选择所有,然后才能显示需要绘制的零件图纸;(默认情况下其文件类型为html,在此类型下,不会显示你将要打开的零件格式)
-
-
在文件选择完成后,点击OK;
-
此时就可以看到,我们打开的零件图纸已经显示在当前的绘图窗口了,你可以拖动导航器来让其显示或大或小;
-
此设置在UG8.5以下的版本上可以选择自己所设置的零件图纸,但到了UG9.0或UG10.0版本上,就不能显示了;
