UG10.0基础入门教程：点在线串上使用经验

作为UG10.0草绘的新增加功能，其定义如下：约束一个顶点或点，使之位于（投影线）曲线串上，下面就跟着9SUG学习点在线串上的使用经验吧.

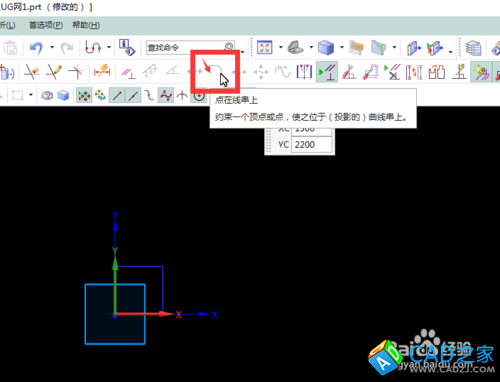

1. 打开UG10.0软件，并进入到草绘中，找到《点在线串上》指令，如下图：
2.
3.

   在UG10.0草图中，直接绘制一曲线和点是不能使用点在曲线上的，其命令呈灰色，表示在不可使用状态下，如下图：


4.

   退出UG10.0草绘，使用建模下拉伸命令，先创建一个三维零件，如下图：


5.

   绘制完成的三维零件如下图：


6.

   再来创建草图，选刚绘制的三维零件表面为绘图平面，（当然也可以选基准坐标为绘图平面）如下图：


7.

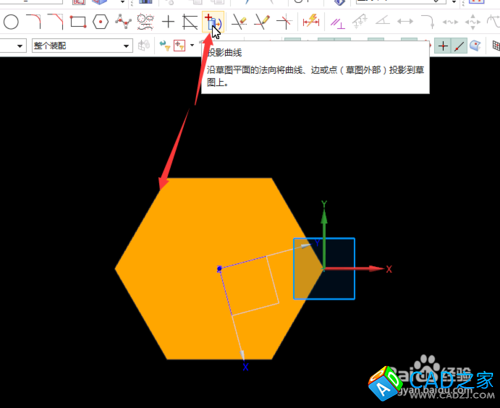

   使用投影曲线抽取零件的边线，如下图：


8.

   任意绘制一个点，如下图：


9.

   选中刚抽取的曲线与刚绘制的点，可以看到，点在线串上指令已经可以使用，如下图：


10.

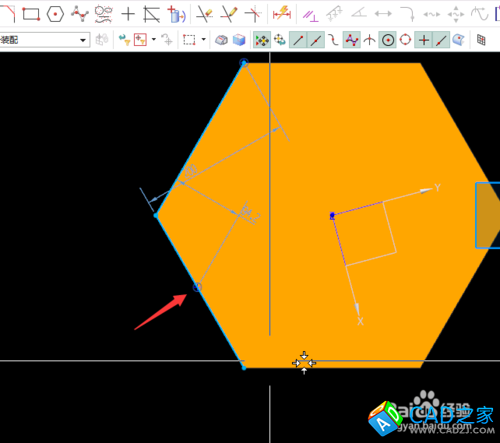

    点绘制在线的顶端，点则约束在线的顶点上；若点在线的中间，则约束在线的中部；如下图：


11.

    以上就是UG10.0草绘中新功能点在线串上的使用技巧，欢迎学习。
