UG导出2D图纸（DWGDXF)的详细图文教程

2D图纸指的是零件的加工制作图纸，是给一线生产人员加工零件所使用的！在使用UG10.0设计完3D软件后，都需要出2D图纸，本经验为解决讲解UG导出2D图纸的转换经验，欢迎阅读。

1. 打开一个模具零件，如下图：
2.
3.

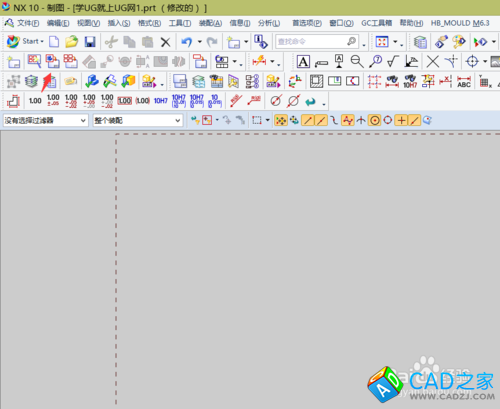

   使用ctrl+shift+d进入到制图模式下：


4.

   新建一个图纸页，如下图：


5.

   点绘图窗口外的创建基本视图工具；如下图：


6.

   选择视图的放置方式，如下图：


7.

   视图添加完成后，需要保存当前的视图；


8.

   点保存后，弹出的对话框，点确定，如下图：


9.

   进入文件－导出－AUTO CAD  DXFDWG文件，如下图：（要注意选择路径）


10.

    文件导出中的各项设置，如下图：


11.

    文件在转换的过程，如下图：


12.
    找到刚导出的文件夹，会看到有转出的CAD图形；

13.

    使用CAD2015打开图形，其结果如下图，到些UG10.0软件转换制图教程全部完成。
