一、草图绘制
绘制如图一所示的草图：花瓣是四层，所以有四条线，因为是第一层花瓣未放，所以最内侧花瓣圆弧绘制时要求起点和终点在一条竖直线内，其余三层花瓣用圆弧或者艺术样条绘制，其中花瓣底座和花枝样条走向可以按照设计者的要求进行绘制。
图一 草图一
二、花瓣和底座制作
插入---设计特征---回转，选择第一层花瓣，轴线是垂直轴，旋转360度如图二所示，点击应用，接着旋转第二层花瓣，选择第二条曲线，起始角110/2度，终止角-110/2度，如图三所示，点击应用；第三层花瓣旋转曲线后，起始角110度，终止角0度，如图四所示，最后一层，旋转最外面的曲线，角度设置于第二层相同，如图五所示。
图二第一层花瓣
图三 第二层花瓣
图四 第三层花瓣
图五 第四层花瓣
三、裁剪花瓣圆角

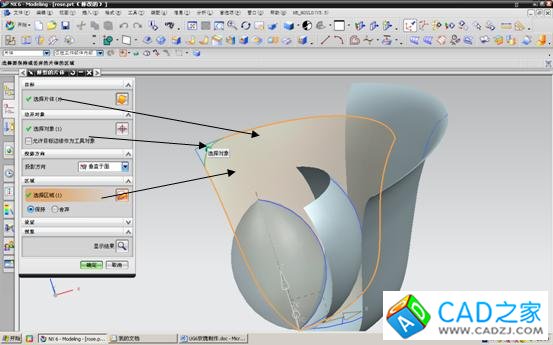

分别在三层花瓣的的六个角上绘制圆弧曲线。插入---曲线---圆弧，点的过滤器只选择点在曲线上和点在曲面上，其余的关闭，圆弧的起点和终点在花瓣的边线上，中点在花瓣上（此时花瓣亮显），如图六所示。利用片体的裁剪方式，修剪花瓣圆角。插入---修剪---修剪片体，选择如图七所示，花瓣为目标体，圆弧曲线为刀具。采取相同的方法修剪其余的花瓣圆角，此处也可一次曲线圆弧中做六条，裁剪片体也可以在一次命令中点击应用来完成三个花瓣的修剪。
图六 花瓣角上曲线
 |
图七 裁剪花瓣圆角
四、花朵制作
利用编辑---移动对象命令，完成玩花朵制作，对象为三瓣已经修剪圆角的花瓣，轴线是竖直线指定点是坐标原点，复制原先的，非关联副本数是2，其余默认，如图八所示。
图八 移动对象的参数设置
五、花枝制作
花枝利用变截面扫掠命令制作，并设置“视图显示---静态线框”。插入---扫掠---变化的扫掠，弹出“变化的扫掠”对话框如图九所示，然后点击“绘制截面”图标，弹出创建截面草图对话框如图十所示，选择草图一中的花枝样条曲线（此时过滤器设置为“单条曲线”），接着点击“创建草图”对话框中的“确定”进入草图，绘制一个直径是5mm的圆（直径大小只要与所创建的花朵相协调即可），并进行标注尺寸（一定有记住），约束圆心与N向和T向交点重合，如图十一所示，完成草图进入“变化的扫掠”界面，点击“辅助截面”选项中的“添加新集”按钮，列表中显示“三个截面的位置”：start section, end section和section1，可以在弧长的不同位置处继续添加新截面，如图十二所示。点击一个截面就对应着一个截面尺寸，左键双击截面对应的标注尺寸，弹出“尺寸条”，接着点击尺寸条后面的“启动公式编辑器”选择“设置为常量”才可以修改尺寸，图形随之发生变化，其余截面的尺寸都是采取相同的方法修改，除了草图绘制的第一个截面之外。如果要修改绘制的草图截面就点击对话框中的“绘制截面”，重新进入草图修改截面尺寸。尺寸修改结束后，点击“完成”，用着色显示效果如图十三所示。
六、花叶制作
从花叶侧面看，沿着叶柄是弯曲的，从正面看花叶有一定的外形，因此需要创建一个拉伸的弯曲曲面，再裁剪出花叶的外形。首先在通过花朵轴线的平面绘制上，创建草图如图十四所示的两个样条线，接着用“拉伸”命令创建拉伸曲面，然后利用样条曲线在拉伸曲面上绘制叶片的外形，如图十五所示，最后进行修剪片体的命令进行修剪得到如图十六所示的花叶。另外还可以通过“移动对象”命令创建更多的花叶。
七、渲染
隐藏草图和花瓣上的曲线，然后打开“编辑对象显示”命令完成对玫瑰花颜色的设置，效果如图十七所示。
图九 “变化的扫掠”对话框 图十 创建截图的对话框
图十一截面草图 图十三 花枝
图十二 添加新截面
图十四 样条线 图十五拉伸曲面
图十六 裁剪花叶 图十七 渲染效果
总结
设计不同形状的花瓣和花叶，只要掌握制作过程和设计的思路就可以得心应手。还可以通过“布局”来设置作品的背景和“室内效果”等等，希望对UG软件的爱好者有所参考。
