建模目标：综合运用曲线与曲面等工具命令建立水龙头的三维模型。
效果预览：
建模步骤：
第一步、输入曲线。打开载有曲线的文件，如下图所示。
第二步、通过直纹面命令建立入戏曲面。

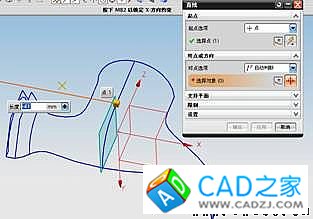

第三步、通过直线命令建立辅助直线。

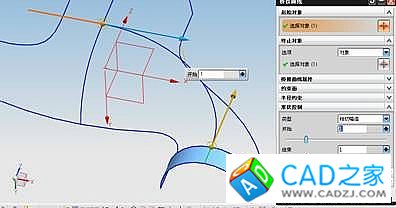

第四步、建立桥接曲线。
第五步、通过拉伸建立辅助平面，拉伸距离任意，效果见下图。
第六步、通过曲线网格命令建立曲面，参数设置如下图所示，注意参考平面的选择。
第七步、通过桥接曲线建立辅助曲线，如下图所示。

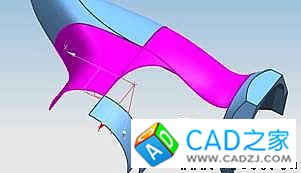

第八步、借助上步建立的桥接曲线，通过网格曲线命令建立如下曲面。
第九步、利用修剪的片体命令对曲面进行修剪，见下图。
第十步、先通过拉伸建立辅助平面，接着通过曲线网格命令建立如下图曲面。
第十一步、隐藏建立的拉伸面及曲线，效果如下图。
第十二步、通过拉伸，建立下图的辅助平面，拉伸距离任意。
第十三步、通过有界平面命令建立下图平面。
第十四步、建立如下图所示的圆弧。
第十五步、借助上步的圆弧，通过曲线网格命令建立下图的曲面。
第十六步、通过拉伸，建立如下辅助平面。
第十七步、通过修剪与延伸中的制作拐角命令建立如下图曲面效果。
第十八步、运用曲线长度命令（位于曲线编辑工具条中）建立下图直线。
第十九步、建立如下图的投影曲线。
第二十步、建立如下桥接曲线。
第二十一步、通过曲线网格命令建立下图曲面。
第二十二步、通过曲线长度命令建立下图直线。
第二十三步、利用上步建立的直线进行投影，效果如下图所示。
第二十四步、建立如下图的桥接曲线。
第二十五步、通过曲线网格命令建立下图曲面。
第二十六步、通过桥接曲线命令建立下图桥接曲线。其中，开始点百分比为20，结束点百分比为60 。
第二十七步、通过修剪的片体命令对上步建立的曲面进行修剪，隐藏曲线后，效果如下图所示。
第二十八步、对下图中三块片体进行缝合处理，以利于选择边缘线。
第二十九步、运用曲线网格命令，建立曲面，隐藏辅助平面后，效果如下图所示。
第三十步、通过镜像体命令建立水龙头的轮廓曲面，见下图。
第三十一步、用有界平面对水龙头三个开口处建立平面，最后缝合。
第三十二步、对建立的水龙头模型进行抽壳处理，效果见下图。
