UG6.0中如何在圆柱面上创建键槽特征

时间:2014-07-09 15:13:09 来源:未知

UG中直接在圆柱面上创建键槽特征通常会失败,因为键槽只能放置在平面上,现通过新建辅助基准平面的方法在圆柱上创建键槽

  1. 在UG6.0中创建一个圆柱体
  2. UG6.0中如何在圆柱面上创建键槽特征
  3.

    单击菜单创建一个基准平面

    UG6.0中如何在圆柱面上创建键槽特征
  4.

    创建类型选择自动判断

    UG6.0中如何在圆柱面上创建键槽特征
  5. 鼠标选取圆柱面

    UG6.0中如何在圆柱面上创建键槽特征

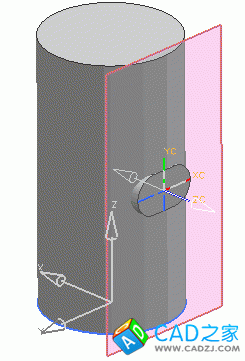

  6. 创建与圆柱相切的基准平面

    UG6.0中如何在圆柱面上创建键槽特征
  7. 单击菜单,开始创建键槽

    UG6.0中如何在圆柱面上创建键槽特征
  8. 选择键槽形状并确定

    UG6.0中如何在圆柱面上创建键槽特征
  9. 选择前面创建的基准平面作为放置面

    UG6.0中如何在圆柱面上创建键槽特征
  10. 选择放置侧。确认使其放置在靠近圆柱体的一侧,否则单击反向。设定后单击确定

    UG6.0中如何在圆柱面上创建键槽特征
  11. 选择水平参考。选择一个水平或竖直方向的对象,以使键槽水平或竖直放置。

    UG6.0中如何在圆柱面上创建键槽特征
  12. 输入键槽的尺寸并确定,

    UG6.0中如何在圆柱面上创建键槽特征
    UG6.0中如何在圆柱面上创建键槽特征
  13. 对键槽进行定位以确定其位置(如果不需要修改默认位置可不做修改),完成后单击确定

    UG6.0中如何在圆柱面上创建键槽特征
  14. 键槽创建成功

    UG6.0中如何在圆柱面上创建键槽特征
    UG6.0中如何在圆柱面上创建键槽特征
