2. 2. 1 材料的属性
材料选取低碳结构钢 Q235,该材料的弹性模量 E= 2. 1 × 105GPa,泊 松 比 = 0. 3,屈 服 极 限 σ =235MPa,密度 = 7. 85 × 103kg/ m3。
2. 2. 2 网格的划分

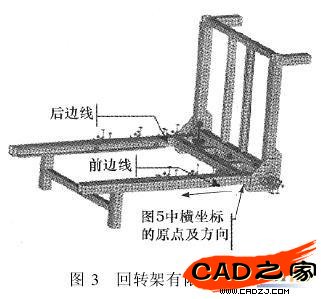

网格越小精度越高,但随着网格的不断细化,应力的增长趋于缓慢,并向某定值靠近,由此可大致确定真实应力的取值。因此,在回转架网格划分时,最好结合局部细化功能并考虑应力集中的影响。由于回转架结构中大量采用方钢管和角钢,其长度、宽度尺寸远远大于厚度的尺寸,所以在网格划分时很多部位必须手动控制单元尺寸,在应力集中处、焊接结构处以及重要的地方使用较密的网格,其 他 地方尽量使用较稀的网格。回转架网格划分结果,共 97778个 节 点,51845个单元,293334个 D. O. F。建立的有限元模型如图3 所示。
2. 2. 3 载荷与约束的处理
载荷和约束施加与工程实际是否吻合直接影响到分析结果的正确性、合理性。在实际工作中,只需分析最不利工况即最大载荷、最大幅度的工况即可。在CosmosWorks 中,载荷与约束直接在几何模型上加载,在求解时自动转换到有限元模型上。由于载荷由 CosmosMotion 中直接传入,不需要额外的调整,而约束是采用"惯性卸载"。"惯性卸载"是将动态问题转化为静态问题求解的一种方法,其含义是:如果物体没有被充分约束,微小的力将使其产生加速度 a,系统将对每一个单元自动应用惯性力 ma 以抵消外部不平衡的力,从而使物体处于平衡静态位置。
3 应力分析结果
应力分析结果表明:结构应力并非对称分布,危险面位于回转架前面,整个结构所受最大 Mises 等效应力为 175MPa,处于回转轴上和轴承连接处,应力分布云图如图 4 所示。图 5 所示是回转架前边线和后边线的结果比较。
通过应力云图,设计者能很方便地找到应力危险区以及结构中刚度薄弱的部位,为进一步改善回转架结构的受力情况、改进结构,减小回转架的重量及减小设计余量提供了理论依据。
