基于Solidworks二次开发的活塞压缩机零件参数化设计

副标题#e#     0引言

    活塞压缩机是通用机械，在化工、制冷等领域有着广泛的应用。在对活塞压缩机进行系列设计过程中，经常会重复用到结构相同或相似而尺寸不同的一些零件，如活塞、连杆、连杆螺栓等。传统的设计方法是将每个零件都单独设计，占用了设计人员大部分的时间和精力，严重影响了新产品的开发周期，从而制约了企业的技术进步和持续发展。随着CAD技术在企业中应用的不断深人，各种CAD设计软件得到了广泛的应用。Solidworks软件是Solidworks公司推出的世界上第一个专门在windows环境下进行机械设计的三维CAD软件，Solidworks软件提供完整的、免费的开发工具(API )，用户可以用微软的Visual Basic, Visual C++或其它支持OLE的编程语言建立自己的应用方案，从而实现参数化设计的目的，有效缩短产品的设计周期。本文通过Solidworks的二次开发技术，研究分析了活塞压缩机主要零件的参数化设计。

    1  Solidworks二次开发技术

    SolidWorks软件支持OLE标准，可以通过软件中提供的完整的、免费的二次开发工具一SolidWorksAPI应用程序编程接口)完全实现OLE自动化。

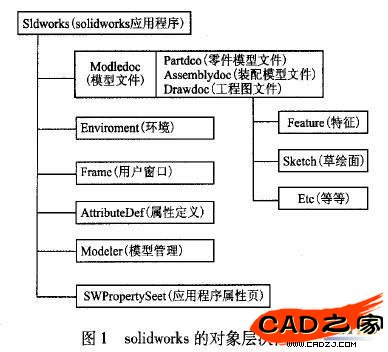

    SolidWorks API是SolidWorks的OLE编程接口，为程序员提供了大量的OLE对象以及对其所拥有的方法、属性和事件(如图1)。程序员可以在通用的开发平台，如Visual Basic,VBA,Visual C ++和Delphi中对这些OLE对象及其方法和属性进行操作，从而在自己开发的应用软件中实现诸如生成直线、构造实体、检查曲面表面参数等几乎所有SolidWorks软件的现有功能。


    其中最为常用的是ModelDoc2对象，此对象属于模型层，是SolidWorks的子对象，用ModelDoc2对象可以实现视图设置、轮廓线修改、参数控制、对象选择/打开和保存文档、生成编辑特征参量、生成框架等与实体模型相关的各种操作。

    任何支持OLE和COM的编程语言都可以作为SolidWorks的开发工具。最简单的二次开发工具是VBA，在涉及Excel时用VBA最为方便，VBA常用于录制宏，得到基本程序框架。易学易用的高级开发语言是VB，但功能有限。功能强大的语言是Visual C ++，但是人门较难。Delphi集中了VB和Visual C++两者的优点，学习过程中很容易上手，而且功能也非常强大，尤其在界面设计、数据库编程和网络编程方面更具有独到之处，但遗憾的是SolidWorks常常不支持Delphi + OLE。总之，各种软件都有各自的特点与不足，设计人员根据需要和要求选择合适的开发工具。

    2利用VB开发的过程

    本文通过VB编程软件来对Solid`Vorks进行二次开发，所以主要介绍VB的开发过程，具体的过程如下:

    (1)确定能反映零件特征的尺寸参数作为主要参数，并以此作为设计变量，同时确定尺寸相互关系。

    (2)提出设计意图，分析将要建立的模型，打开VB程序设计软件，根据设计意图创建窗体界面，创建程序主界面。

    (3)基于VB的。olidworks二次开发，最重要的是程序代码的编写。代码可以完全由开发者写人，即完全用程序实现三维模型的参数化设计以及模型的编辑，这种方法编程较为复杂，但可以实现对具有复杂形体的零件造型，这种方法要求开发者对solidworks API函数非常熟悉，但是solidworks API函数有几百个之多，对于初学者往往不容易掌握。一个简单实用的方法是先录制使用solidworks用户界面执行的操作，即录制宏，获得宏操作代码，将其复制添加到程序所需部分，然后编辑修改以达到程序要求，通过程序驱动设计变量实现模型的建立和更新，这种方法编程较简单，通用性好。

    (4)通过给出不同的系列尺寸来自动生成零件的三维模型，从而任意实现类似零件三维模型的创建。

    3实例分析

    活塞压缩机的零件数量较多，可以将主要零部件和常用的标准零部件分别建立数据库，方便设计人员使用和添加扩充零件模型数量。这里仅对活塞压缩机中的活塞件的设计过程举例分析。
