SolidWorks曲线设计应用

时间:2010-11-13 09:20:10 来源:

  3D样条的建立是参照wjsy板大的思路来的,虽然是不同的软件,但是只要思路相同,在SW中一样可以很方便的实现.

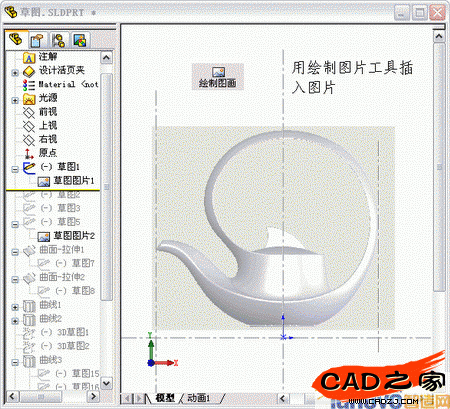

  1 建立几条中心线,以保证图片位置的准确

  proe的草图绘制有草图跟踪的功能,精确度更好

  而在SW里靠手动来绘制,要求更高一些

  几个绘制轮廓线的规则:

  1,轮廓线尽量采用样条曲线,因为这对于后期生成的面有很大的影响,在绘制样条曲线的时候,尽量减少控制点,控制点越多,曲线的曲率变化就越厉害

  2,尽量采用一条样条,对于由多段曲线连接的,各段曲线之间先设置彼此相切,然后用套合样条工具套合一下,以保证曲线质量

  3,绘制样条曲线时,为了更好的控制曲线走向

  在两个端点处留出足够多的延伸段,然后再修剪掉

工艺茶壶的草图prt

  图解应该很详细了,放上prt,仅供参考,当然这个3D线还有很多建立的方法
