Proe5.0工程图教程:怎么标注公差的图文说明

时间:2014-06-29 21:22:55 来源:未知

proe5.0的工程图尺寸标注完成了,图纸并没有完成,还要给尺寸加上公差。

proe5.0工程图教程:[7]怎么标注公差

更改绘图选项

  1.

    先更proe5.0的绘图模板,以保证我们的图是数字小数点不是逗号。

  2.

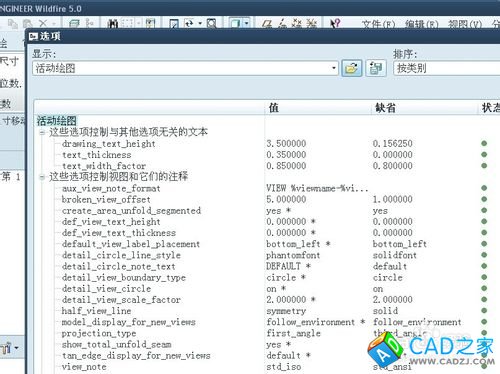

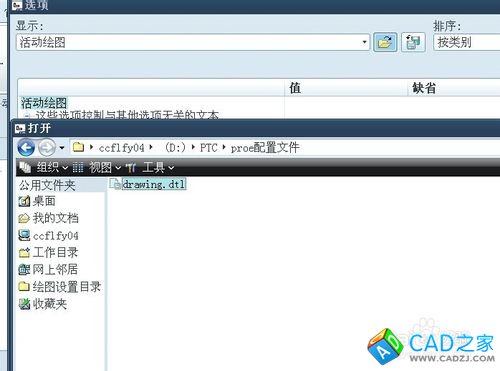

    文件-绘图模板,然后选择已经下载好的绘图模板的配置。

    proe5.0工程图教程:[7]怎么标注公差
    proe5.0工程图教程:[7]怎么标注公差
  3.

    确认后,发现我们之前的逗号已经更改过来了。

    proe5.0工程图教程:[7]怎么标注公差
    proe5.0工程图教程:[7]怎么标注公差


尺寸正负公差怎么标

  1.

    双击尺寸,在对话框里选择公差模式为“对称”,公差表为“无”。然后输入你的公差0.3

    proe5.0工程图教程:[7]怎么标注公差
    proe5.0工程图教程:[7]怎么标注公差
  2.

    鼠标中键确认即可。

    proe5.0工程图教程:[7]怎么标注公差

添加前缀和后缀

  1. 有很多相同的孔的时候,我们需要在尺寸前面增加数字来代表这个是相同尺寸规格。

  2. 双击尺寸,切换到显示,然后在前缀和后缀中输入一些自己需要表达的意思。

    proe5.0工程图教程:[7]怎么标注公差
  3. 点击“确定”,即可表现出来完整的尺寸公差。

    proe5.0工程图教程:[7]怎么标注公差
