AutoCAD2008表格——创建表格

在AutoCAD的表格中，可以计算数学表达式，可以快速跨行或列对值进行汇总或计算平均值，可以在单元中输入公式等表格功能。创建表格的命令是Table，可以通过以下方法激活Table命令。1、下拉菜单【绘图】——“表格”。2、单击“绘图”工具栏上的“表格”图标。3、在命令行中输入Table并回车。

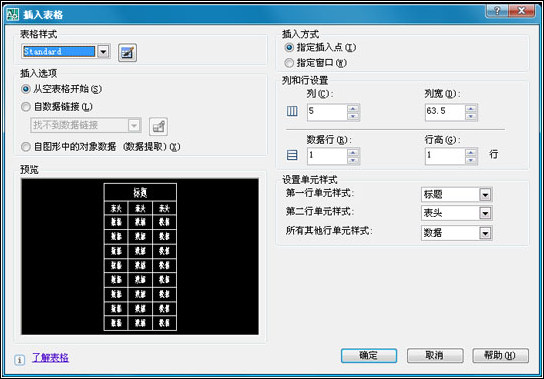

激活Table命令后，将弹出“插入表格”对话框，如图所示。



1、表格样式：选择表格样式。可以从下拉列表中选择表格样式。 单击旁边的图标按钮，将弹出“表格样式”对话框，可以创建新的表格样式满足需求。

2、插入选项：指定插入表格的方式。

1）从空表格开始：创建可以手动填充数据的空表格。
2）自数据链接：从下拉列表中选择外部电子表格中的数据创建表格。

=================================================

如果“找不到数据链接”，单击右侧旁边的图标按钮，将启动“数据链接管理器”，弹出‘选择数据链接”对话框，如图所示：



（1）创建新的Excel数据链接：

单击“创建新的Excel数据链接”，弹出“输入数据链接名称”对话框，输入名称，然后点确定。然后弹出“新建Excel数据链接”对话框，如图所示。



单击选择按钮，选择电脑中的目标Excel文件之后，此对话框变成如图所示。



（2）链接选项：

选择要链接至的Excel工作表：显示指定的Excel文件中所有工作表的名称，如Sheet1、Sheet2等。

链接整个工作表：将Excel文件中指定的整个工作表，链接至AutoCAD图形的表格中。

链接至命名范围：将已包含在 Excel 文件中的命名单元范围链接至AutoCAD图形的表格中。

链接至范围：指定Excel 文件中的单元范围链接至AutoCAD图形的表格中。

在文本框中，输入要链接至AutoCAD图形的表格中的Excel文件中的单元范围。有效范围包括：矩形区域：（例如，A1:D10）；整列：（例如，A:A）；多组列：（例如，A:D）

（3）设置完相应的选项，最后点确定。即可创建完新的Excel数据链接。

=================================================

3）自图形中的对象数据（数据提取）：

选择该选项，然后点“确定”，将启动“数据提取”对话框。

数据提取——开始。

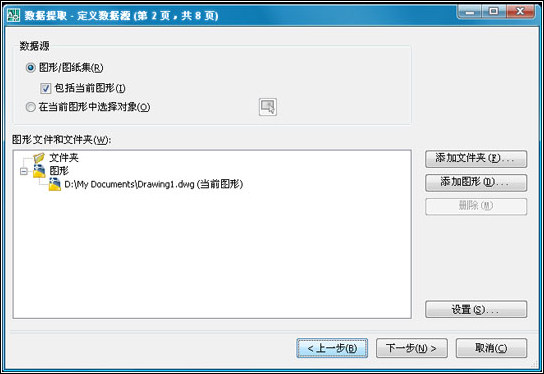

数据提取——定义数据源。



数据提取——选择对象。



数据提取——选择特性。



数据提取——优化数据。



数据提取——选择输出。#p#分页标题#e#



数据提取——表格样式。



数据提取——完成。



3、插入方式：设置表格的插入方式，即指定表格在图形中的显示位置。

1）指定插入点：基准点在表格的左上角，可以使用鼠标定位，也可以在命令提示下输入坐标值定位。如果使用的“表格样式”将表格的方向设置为由下而上读取，则基准点位于表格的左下角。

2）指定窗口：指定表格的大小和位置。可以使用鼠标定位，也可以在命令提示下输入坐标值定位。

4、列和行设置：设置列数、列宽、数据行数和行高。

1）列：设置表格的列数。
2）列宽：设置表格中每列的宽度。
3）数据行：设置表格中数据的行数。
4）行高：设置表格中每行的高度。

5、设置单元样式：

1）第一行单元样式：指定表格中第一行的单元样式。默认“标题”单元样式。
2）第二行单元样式：指定表格中第二行的单元样式。默认“表头”单元样式。
3）所有其他行单元样式：指定表格中所有其他行的单元样式。默认“数据”单元样式。

全部设置完相应的选项后，最后点确定，关闭“插入表格”对话框，指定插入点后，将在界面中显示创建的表格和“文字样式”对话框，如图所示。
