AutoCAD2008图案填充——（一）利用bhatch命令进行图案填充

在绘图时，为了使图形表达的更清楚和形象，需要绘制图形的剖面图或断面，需要对剖面或断面的图形部分进行填充，图案填充一般用来表示材料性质或者表面纹理。

一、利用bhatch命令进行图案填充。

其实可以使用bhatch或者hatch命令填充图案，bhatch命令可以创建关联的或者非关联的图案填充。batch命令只能创建非关联的图案填充，适用于填充非封闭边界的区域，并且此命令仅在命令行中可用。

1）关联图案填充与他们的边界相关联，当用户对边界进行编辑后，所填充的图案填充会自动随边界的变化而改变。

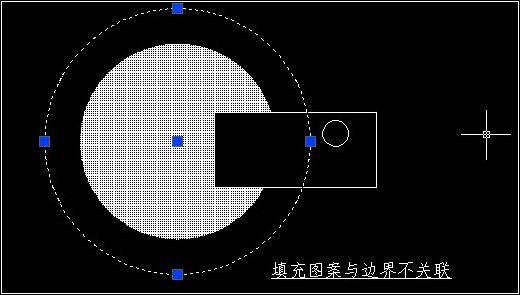

2）非关联图案填充则与他们的边界是否编辑无关。

可以通过以下方法激活bhatch命令。1、菜单栏【绘图】——“图案填充”。2、单击“绘图”工具栏上的“图案填充”图标。3、在命令行中输入bhatch或者bh并回车。

单击“绘图”工具栏上的“图案填充”图标，将弹出“图案填充和渐变色”对话框，如图，默认为“图案填充”选项卡。



（一）类型和图案。指定图案填充的类型和图案。

1、类型：下拉列表中包含三种类型，预定义、用户定义和自定义。

2、图案：从该下拉列表中选择所需要的图案，也可以单击右边的选择按钮，弹出“填充图案选项板”对话框，分为“ANSI”、“ISO”、“其他预定义”和“自定义”四个选项卡。



在“填充图案选项板”对话框中，可以同时查看所有填充图案的预览图像，有助于做出直观的选择，双击所需要的图案就可以将其加入到下拉列表中，并将其置为当前图案。

3、样例：显示选定图案的预览图像。单击该框同样可以弹出“填充图案选项板”对话框。

4、自定义图案：该下拉列表中列出了所有的可用的自定义图案。该按钮只有当“类型”设定为“自定义”的时候可用。

（二）角度和比例。指定选定填充图案的角度和比例。

1、角度：指定填充图案的纹理角度（相对当前UCS坐标系的X轴）。

2、“双向”：只有当“类型”设置为“用户定义”时，此选项才可用。当使用“用户定义”的图案填充时，不选择该复选框，将使用一组平行线，选择该复选框，将使用两组相互垂直的平行线。

3、比例：放大或缩小预定义或自定义图案。

“相对图纸空间”：相对于图纸空间单位缩放填充图案。该选项仅适用于布局。

4、间距：只有当“类型”设置为“用户定义”时，此选项才可用。指定“用户定义”图案中的平行直线的间距。

5、ISO笔宽：只有将“类型”设置为“预定义”，并将“图案”设置为可用的ISO图案的一种，此选项才可用。根据所选的笔宽来确定有关填充图案的比例。

（三）图案填充原点。控制填充图案生成的起始位置。

1、使用当前原点：默认情况下，所有图案填充原点都对应于当前的UCS坐标系的原点，原点设置（0,0）。

2、指定的原点：指定新的图案填充原点。

“单击以设置新原点”：单击该选择按钮，用鼠标直接指定新的图案填充原点。

“默认为边界范围”：根据图案填充对象边界的矩形范围计算新原点。从下拉列表中可以选择该范围的四个角点及其中心。

#p#分页标题#e#“存储为默认原点”：将新图案填充原点的值存储在 hporigin系统变量中（初始值为0,0）

（四）边界。



1、添加：拾取点。单击该按钮，“图案填充和渐变色”对话框将暂时关闭，系统将提示在需要填充图案的封闭区域拾取一点，在点1处拾取一点（可以拾取多个点），然后回车，返回对话框，点“确定”，图案填充效果如图。





2、添加：选择对象。单击该按钮，“图案填充和渐变色”对话框将暂时关闭，系统将提示选择封闭区域的边界对象，选择矩形（可以选择多个对象），然后回车，返回对话框，点“确定”，图案填充效果如图。





当“拾取点”或者“选择对象”时，可以随时在绘图区域中击鼠标右键，从弹出的快捷菜单中选择更多的操作。



3、删除边界。删除填充图案的边界。该按钮在编辑填充图案时才可以使用。

单击“添加：拾取点”按钮，“图案填充和渐变色”对话框将暂时关闭，系统将提示在需要填充图案的封闭区域拾取一点，在点1处拾取一点，然后回车，返回对话框，然后单击“删除边界”按钮，选择小圆（可以选择多个对象），小圆的边界将被删除，然后回车，返回对话框，单击“确定”，图案填充效果如图，小圆的内部也被填充。





1）添加边界(A)：#p#分页标题#e# 选择图案填充的临时边界对象将它们添加。图案填充效果如图。





4、重新创建边界。创建新的填充图案的边界。该按钮在编辑填充图案时才可以使用。

单击填充图案，然后单击鼠标右键，在弹出的快捷菜单中选择“编辑填充图案”，弹出“图案填充编辑”对话框（与“图案填充和渐变色”对话框相同），然后单击“重新创建边界”按钮，命令行提示如下所示。





5、查看选择集： 查看构成边界的图形对象，系统将高亮显示这些对象。单击该按钮，“图案填充和渐变色”对话框暂时关闭，并使用当前的图案填充设置显示当前定义的边界。可我这里没有任何现象，不知道到底是用来干什么用的。

（五）选项。

1、注释性。 指定图案填充为annotative。

2、关联。设置填充图案是否与边界相关联。选择该复选框，则改变当前填充边界后，填充图案也跟着边界变化，否则填充图案不会跟随边界的变化而变化。



3、创建独立的填充图案。设置是否使“同时创建的多个不同边界的填充图案”为独立的。如果选择该复选框，则同时创建的多个不同边界的填充图案都为独立的填充对象，否则就为同一个填充图案对象。



4、绘图次序。为图案填充指定绘图次序。图案填充可以放在所有其他对象之后、之前、图案填充边界之后、之前，或者不指定绘图次序。——没弄明白具体怎么使用。

（六）继承特性。使用选定的图案填充对象的填充特性对指定的边界进行图案填充。

单击“继承特性”按钮，“图案填充和渐变色”对话框将暂时关闭，系统将提示选择已有的图案填充对象，然后选择大圆内部，回车，返回对话框，单击“确定”，图案填充效果如图。







（七）预览。单击该按钮，可以预览已设置好的填充效果，方便编辑。单击图形或按Esc键返回对话框重新设定，单击鼠标右键或回车则接受图案填充。
