AutoCAD2008图形显示控制——视口

所谓视口就是指显示用户模型的不同的视图区域，可以将整个绘图区域划分成多个部分，每个部分作为一个单独的视口。各个视口可以独立的进行缩放和平移，但是各个视口能够同步的进行图形的绘制，对一个视口中图形的修改可以在别的视口中体现出来。通过单击不同的视口区域可以在不同视口之间进行切换。

一、平铺视口。

平铺视口是指在当前模型空间中显示两个或者多个视口（各个视口之间不发生互相重叠）。在模型空间中，可以将一个图形区域拆分成一个或多个相邻的视口。平铺视口的边界不能进行调整。

二、视口对话框。

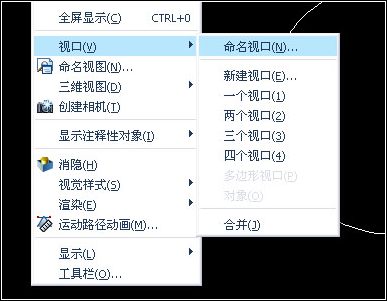

可以通过以下方法打开“视口”对话框。1、菜单栏【视图】——“视口”——“命名视口”。2、单击“视口”工具栏上的“显示视口对话框”图标。3、在命令行中输入vports并回车。





“视口”对话框中可用的选项取决于是模型空间视口（“模型”选项卡）还是布局空间视口（“布局”选项卡）。

模型空间的“视口”对话框。



（一）“新建视口”选项卡。

1、新名称：为新建的模型空间视口指定名称。

2、标准视口：列出并设定标准视口的配置。

3、预览：显示选定视口配置的预览图像，以及每个单独视口的缺省配置视图。

4、应用于：将模型空间视口配置应用到整个显示窗口或当前视口。列表选项为“显示”和“当前视口”， 默认“显示”选项。

（1）显示：将视口配置应用到整个显示窗口。

（2）当前视口：将视口配置仅应用到当前视口。

5、设置：指定二维或者三维设置。

6、修改视图：用从列表中选择的视图替换选定视口中的视图。

如果上述的“设置”从列表中选择“二维”，则“修改视图”列表中可以选择命名视图。



如果上述的“设置”从列表中选择“三维”，则“修改视图”列表中可以选择三维标准视图和命名视图。



7、视觉样式：将视觉样式应用到视口。视觉样式包括：“当前”、“二维线框”、“三维隐藏”、“三维线框”、“概念”和“真实”。

（二）命名视口选项卡。

显示图形中已保存的模型空间视口配置。可以对视口进行“恢复”、“删除”和“重命名”管理。



布局空间的“视口”对话框。



1、视口间距：指定布局视口之间的间距。

三、创建平铺视口。

在绘图的过程中，要将当前的图形分成一个或多个平铺视口。

1、在命令行中输入vports并回车，或者菜单栏【视图】——“视口”——“新建视口”。

2、弹出“视口”对话框，在“新名称”文本框中输入名称。

3、在“标准视口”列表中选择需要的视口配置名称，选择后的视口配置将在“预览”区中显示。

4、从“应用于”下拉列表中选择“显示”或者“当前视口”，从“设置”下拉列表中选择“二维”或者“三维”。

5、单击“预览”区域中的各个视口预览图，然后设置相应的“修改视图”和“视觉样式”选项。#p#分页标题#e#

6、最后单击“确定”即可。

“视口”对话框如图设置。



绘图区效果如图。



视口创建以后，可以对视口进行拆分、合并等操作。

四、拆分视口。

1、先选择需要拆分的视口（用鼠标单击选择即可）。

2、菜单栏【视图】——“视口”，选择拆分的数目。

3、然后根据命令行提示进行操作。

比如，选择右下角的视口，然后菜单栏【视图】——“视口”——“三个视口”，然后再根据命令行的提示进行操作。效果如图。





五、合并视口。

1、菜单栏【视图】——“视口”——“合并”。

2、选择要保留的视口。（比如选择左下角的视口）。

3、然后再选择相邻视口（比如选择右下角的视口。不能选择不相邻的视口），将其与第一个选择的视口合并。





六、恢复到当个视口。

可以通过以下方法恢复到单个视口的状态。1、菜单栏【视图】——“视口”——“一个视口”。2、单击“视口”工具栏上的“单个视口”图标。3、在命令行中输入-vports并回车，然后输入si并回车。

七、其他视口操作。

菜单栏【视图】——“视口”——“多边形视口”和“对象”选项，以及工具栏上的“将对象转换为视口”和“裁剪现有视口”等操作，只能在“布局”空间内可用。

八、保存视口配置。

可以将设置好的视口配置保存，这样当需要使用的时候就不必重新设置视口。保存视口与创建视口步骤基本一致。

1、在命令行中输入vports并回车，弹出“视口”对话框。

2、在“新名称”文本框中输入名称，最后单击“确定”即可。

八、恢复视口配置。

在绘图的过程中可以将已命名的视口进行恢复。

1、在命令行中输入vports并回车，弹出“视口”对话框。

2、在“命名视口”选项卡中的“命名视口”列表中选择要恢复的视口名称，最后单击“确定”即可。

八、删除和重命名视口。

在“命名视口”选项卡中的“命名视口”列表中选定视口名称，然后单击鼠标右键，可以对视口进行“删除”和“重命名”管理。如图。
