UG绘制齿轮泵箱体的详细图文教程

时间:2014-07-14 13:20:15 来源:未知

1.采用拉伸命令对曲线1进行拉伸

选择曲线2点击“拉伸”，矢量方向为“自动判断”，将限制改为“对称的”，距离输入55，如图所示，然后点击确定。

2.采用“拉伸”命令拉伸曲线2，在开始距离中输入0，结束13，点击确定，结果如图所示:

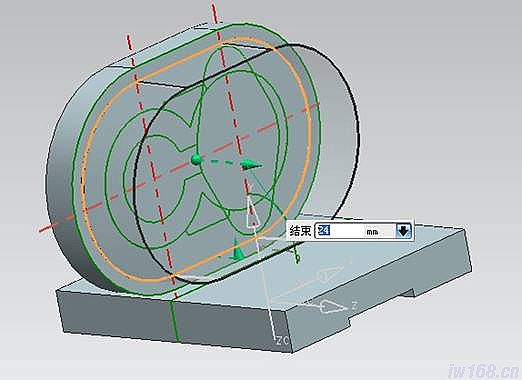

3.拉伸曲线3,开始距离输入0，结束距离24，如图所示，布尔求和，点击“确定”。

4．拉伸曲线4，选择曲线4中的一部分，在拉伸对话框的开始距离输入0.结束距离输入43，布尔求和，如下图所示：

单击“确定”。

选择曲线4中的另一部分拉伸，开始距离0，结束距离43，布尔方式求和，如图所示：

单击“确定”。

5.拉伸曲线5，选择曲线5，点击“拉伸”，选择对称值，距离输入45，布尔求和，如下图所示：

点击“确定”。
