点是构成线的基本图元,点集是指两个以上的点组合,本节经难讲解为直线几何体创建点集的方法;
已知条件:一条100mm的直线,为这条已知直线创建8个点。
-
启动NX10.0软件,然后创建一个建模模型,先绘制一条100mm直线。
-
-
点集命令在:主页-基本平面下,其位置如下图;
-
单击点集命令后,其弹出的初始界面如下图;
-

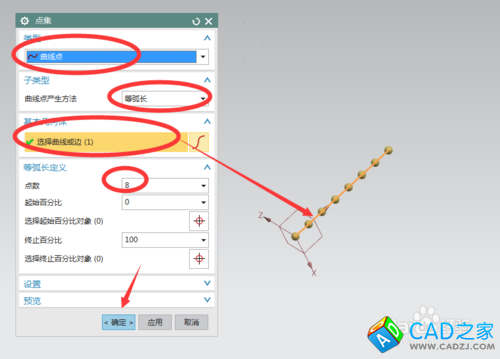

当执行点集命令后,我们需要设定的项目有:所选线的类型、曲线点的产生方法、基本的几何体、点的个数,在这些设定后,点确定。
-
使用隐藏工具,把直线与基准坐标系全部隐藏,此时你会发现,在当前的绘图窗口中,我们要创建的8个点集已经设计出来了。
-
有的同学可能会问,那么点集创建出来了,有什么用呢?一般情况下,我们可以使用我们所创建的点集绘制样条曲线、直线、圆等,下图为我根据所创建的点集,使用基本曲线绘制的圆。
