1.读图和审图
图1 零件三视图及局部剖视图
2 UG造型
首先我们要建立新文件，文件名只能是英文和数字组成。建好新文件后，分别对件一和件二进行线架造型。
2.1 进入UG
首先点击UG 进入UG界面。如图2所示
图2 UG界面
2.2 新建模型
点击新建右上角
先创建一个模型，并输入文件名liuiusheji，记住，文件名不允许出现中文件了。我们暂且先命名为文，因为建成中文名以后UG就打不开这。在应用栏中点击模型按钮。如图3所示。
先创建一个模型，并输入文件名liuiusheji，记住，文件名不允许出现中文件了。我们暂且先命名为文，因为建成中文名以后UG就打不开这。在应用栏中点击模型按钮。如图3所示。
图3 新建模型
2.3 草图的绘制
点击草绘按钮
，创建草图。如图4所示。
，创建草图。如图4所示。
图4 进入草图按钮
点击 配置按钮分别画圆弧R60，R90，R73,R93，按图约束，得到5图所示。
图5 进入草图
先点击配置按钮和 圆形按钮，画如下图的图形，做约束，得到如图6所示。
图6 约束好的矩形
图7 偏置轮廓
2.4 零件的实体造型
拉伸外轮廓圆，由图纸得拉伸18，得到8图
图8 拉伸圆弧
拉伸凸台17。做布尔求和操作，合并两个组件，如图9
图9 布尔操作

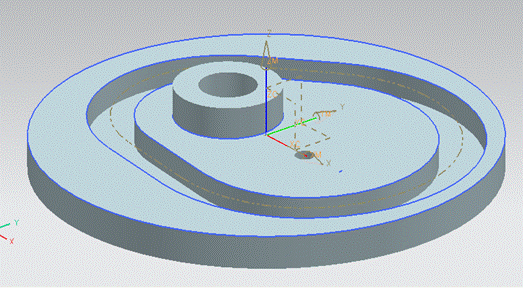

接下来拉伸凸轮槽14，布尔求差，去除材料，得到如图10所示。
图10 画出圆角长方形与外部长方形
接着开始钻孔，在圆形凸台上，和草图圆弧64.72圆心上分别钻35和12的常规孔得到图11所示。
图11 钻孔后的样图
最终完成的实体图，如12所示。
图12 完成的零件图
