新型水泵的设计是一种探索与创新,其过程也是一种向前摸索的过程,复杂的建模过程与模拟操作是单一的二维CAD软件无法完成的。利用solidworks快速的三维建模与修改的能力,得出新型水泵的模型。依据模型讨论设计的可行性,可以快速的改进设计,避免设计错误。
1 设计思路:
水泵是利用水流速度产生的动力来作为抽水的动力。关键是如何将小溪流水所产生的动能加以利用。对于这个问题,我们的设计思路主要有已下两点:
一. 水流动时的动能能推动叶轮旋转,这一点已经被水轮发电机 所证明。水的动能能使叶轮旋转带动发电机发电,为什么就不能带动抽水机抽水呢?
二. 我们必须设计一个水势能转换为动能的装置,然后与能旋转的水泵叶轮相结合,下面就是我们设计的水势能利用装置简图。
2 原理与目的:
首先,本作品的设计目的,是服务三农且跟环保与节能这两个方面有着紧密的联系的。这台水动力水泵其实就是利用水自身的势能冲击旋转产生动力达到抽水的目的。在抽水的整个过程中,我们不需要再增添其它的动力源,并且只要水流具备一定的落差且流量足够,这台机器就会持续运转,在我国的广大山区,较多的农田,果园都因电力无法到而造成进行灌溉,给国家与百姓造成了巨大的经济损失。
工作原理是利用水流的落差产生的势能来冲击大叶轮,将水流的势能转化成大叶轮转动的动能,由大叶轮通过皮带或齿轮来带动水泵叶轮的转动。整个过程中大部分水流会冲击大叶轮,小部分水流会通过圆筒壁上的一个通道不断的被水泵叶轮吸走,达到以水抽水的目的并将其送到一个更高的高度。
3 设计方案:
这部水动力水泵主要是利用水势能来带动皮带轮旋转,设计过程中发现,我们还可以选用齿轮的传动结构来进行设计。
方案一:直接使用皮带轮将两带轮连接,达到传动的目的。
方案二:在叶轮下安装齿轮,通过齿轮来传递动力。
这里我们采用方案一进行设计制造。
水泵模型的建立:首先介绍下水动力水泵结构组成,主要由进水桶,过滤网,大叶轮,小皮带轮,水泵叶轮,出水桶及一根皮带(或齿轮),若干板材组成.使用solidworks对产品进行三维造型,其水泵装配图如下:
水泵装配原图
4 绘制加工图样:
当我们检查装配体合格后,我们的工作就进入加工准备阶段,我们利用solidworks快速实用的工程图版块,绘制出需加工的零件二维图并对其进行审核,通过方可进行加工。

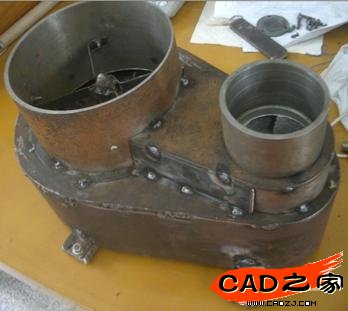

5 实物制作:
使用solidworks绘制的零件图进行加工制造,并依据其装配图进行安装调试,加工出的产品达到了solidworks设计的标准,再一次证明了solidworks三维设计软件的优越性。
6 小结:
solidworks是一款集三维造型,工程图,力学分析,运动模拟于一身的优秀三维设计软件,利用solidworks对新型水泵进行反复的设计、修改,并用于制造,使创新思想快的成为了一种现实,充分的体现了solidworks在设计领域的优越性。
