5.1侧板厚度对机身强度和刚度的影响
经计算，两侧板的重量占机身总重量的54%，侧板厚度的改变会引起机身总重量的较大变化。同时，侧板承担绝大部分的应力，整机的强度和刚度主要是由侧板的厚度来决定的。在这里，主要考虑机身变形随侧板厚度的变化情况。
由图6(加强板厚度为40mm时)可以看出，机身的刚度随侧板厚度的变化影响非常大，当侧板厚度由20mm变化到60mm时，机身的最大变形由1.512mm减小到0.739mm。
5.2加强板对机身刚度的影响

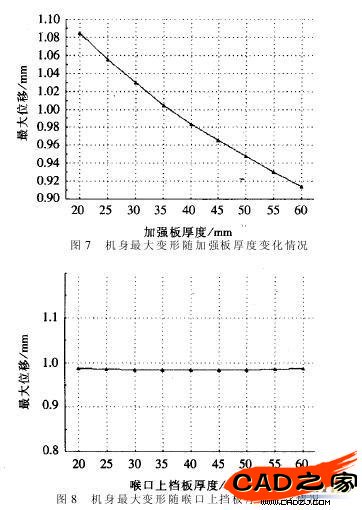

用同样的方法分析加强板对机身刚度的影响。由图7(侧板厚度为40mm时)可以看出，机身的刚度随加强板厚度的变化不是十分明显，当加强板厚度由20mm变化到60mm时，机身的最大变形仅由1.085减小到0.914。
