想信大家都在用WF了吧,WF的阵列功能比2001感觉强了很多,如图,如果用WF就相当简单,但用2001是否做得出呢?答案是肯定的!
第一步,如图,先做一个拉伸特征!

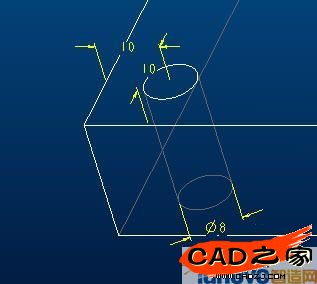

第二步,打一个孔,以线性方式,尺寸如图!
第三步,做group!(这是本教程技巧所在)将刚才做的孔做成一个组,名字随便!

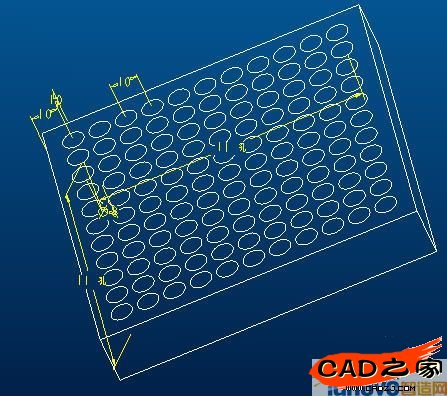

第四步,阵列组!如图,两方向阵列,尺寸增量均为10,各个方面均为11个(具体怎样做不用说了吧!)

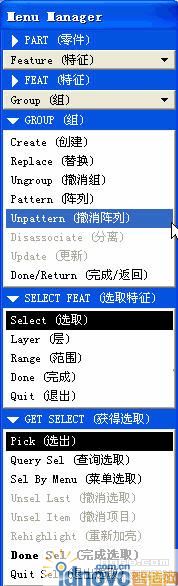

第五步,关键所在,利用group中的一个unparttern命令,将刚刚做的阵列撤消,注意,不是删除!
第六步,现在就要你删了,想删哪个就删哪个!
最后,完成,再把各个孔的组取消,再把所有孔做成一个组就OK了!
