Pro/ENGINEER Wildfire野火版3.0中如何创建和使用定制绘图模板

　　绘图模板自动创建视图、设置所需的视图显示、创建捕捉线和显示模型尺寸。它们包含三种基本类型的信息，用于创建新的绘图：基本信息、指示和参数注释。

　　基本信息是构成绘图但不依赖于绘图模型的任何信息，例如注释、符号等。此信息从模板复制到新绘图中。

　　指示用于配置绘图视图以及在该视图上执行的操作，也用于建立带有新的绘图对象(模型)的新绘图。

　　参数注释是更新为新的绘图模型参数和尺寸值的注释。在实例化模板时，会重新分析或更新注释。

　　可以使用绘图模板来：

　　定义视图的布局

　　设置视图显示

　　放置注释

　　放置符号

　　定义表

　　创建捕捉线

　　显示尺寸

　　也可以为您创建的不同类型的绘图创建定制的绘图模板。例如，可以为加工的零件与铸造零件或钣金件零件创建模板。创建模板允许您通过使用可定制的模板自动创建部分绘图

　　创建绘图模板

　　通过“文件”à“新建”菜单创建一个新的绘图文件，并给该文件命名

　　选择“使用缺省模板”并单击“确定”

　　单击“空”或“格式为空”

　　如果单击“格式为空”：在“格式”下，指定要使用的格式，然后单击“确定”

　　Pro/ENGINEER 会创建一个带有指定格式的新绘图

　　如果单击“空”：在“方向”下，通过单击“纵向”、“横向”或“可变”来指定模板方向。对于“纵向”或“横向”，在“尺寸”下选择标准尺寸。对于“可变”，使用“宽度”和“高度”框指定尺寸，然后通过选择“英寸”或“毫米”指定单位。

　　单击“应用程序”à“模板”进入绘图模板模式

　　单击“插入”à“模板视图”，键入视图名称或接受缺省名称，然后指定视图方向。在“视图选项”和“视图值”区域中指定视图选项和视图值

　　单击“放置视图”，然后选择一般视图的位置 (图 1)

　　要放置其他视图，请单击“新建”，键入新视图的名称，并确定新视图的方向。指定新视图的视图选项和视图值。放置了所有所需的视图后，单击“确定”

　　保存模板 (图 2)

　　使用绘图模板创建绘图

　　创建一个新的绘图(“文件”à“新建”)单击“绘图”

　　清除“使用缺省模板”复选框，然后单击“确定”

　　在“新建绘图”对话框中，选择要从中创建绘图的模型 (图 3 )

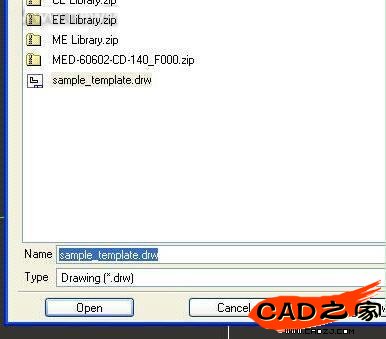

　　通过单击“使用模板”指定模板

　　键入要使用的模板的名称，或从“模板”列表中选择一个模板。单击“确定”。绘图即已创建

　　注意：创建的视图带有模板和模型中的正确属性。如果在模板中定义的属性在模型中不存在，则在创建绘图时会出错。“绘图模板错误信息”对话框会打开并列出错误。(图 4)

　　要访问“绘图模板错误信息”对话框，请单击“信息”>“模板错误”。

　　现在，您知道了如何使用可以加入到工作中的绘图模板，并知道了如何快速轻松地创建绘图，而且在这样做时知道所有必要的信息一经创建就会包括在绘图中。
