Pro/E 4.0 和 5.0 安装方法

时间:2011-04-26 08:05:45 来源:未知

 不同破解组织所发布的各种 proe 软件版本,破解的方法实际不尽相同。本文不同于网络上的其它流水步骤式的安装教程,本教程将详细讲解针对不同的破解组织发布的版本安装过程中可能出现的各种问题和对应的优化处理方法。同时也对安装过程中的选择对以后的影响做了一一的讲解。真正让用户在一个教程内解决所有的安装问题。教程分别使用 Pro/E4.0 的M060 办好和 Pro/E5.0 的 M060 版本的安装来讲解,但实际上也适用于 Pro/E3.0 和 Pro/E5.0 的安装。

  准备工作

  要进行软件的安装,自然需要有安装程序,这读者可以自行下载自己需要的版本。

  需要注意的是你要根据你的操作系统来下载对应的版本。Pro/E 有 32 位操作系统和 64 位操作系统两个版本(分别用 win32 和 win64 标示)。通常来说 winXP 是 32 位的,win7 一般是 64位的。

  一般来说,得到的安装程序都是刻录的映像文件,比如 iso 或 cue+bin 之类的文件,比如类似下面的文件名:







  不要小看这个文件名,这个文件名其实也包含了不少相关的信息。而这些信息有些也会影响到后面的安装方法,特别是不同的“破解组织”有不同的破解方法,很多用户正是因为这点照搬不同破解组长的教程导致安装失败或者反映找不到破解程序





  如果操作系统上装有 WinRAR 或 WinZip 之类的解压缩文件,这样的 iso 文件会显示成是WinRAR 的文件,虽然的确可以直接解压缩,但这样是无法正常安装的。必须是使用虚拟光驱软件对这个 iso 文件进行虚拟然后得到虚拟光驱来进行安装。常用的虚拟光驱软件有daemon 和 Alcohol 120%等,自己到网络搜索下可以找到很多,同时也有很多教程,自己了解便可。

  虚拟后,就可以看到生成一个新的“光驱”,在这个目录下有如下文件,其中破解文件一般是在“crack”、“SHooTERS”、“ MAGNiTUDE”或其它类似的比较怪异的目录内(实际是破解组织的名称,比如 ZWT、SHooTERS、MAGNiTUDE),很多用户在看到没有 crack 目录后就会认为软件没有破解文件,实际上现在下载的软件可以说 100%都有破解文件的,只是目录不是在 crack 内而已。





  同时还需要特别注意的是,虽然 Pro/E 对中文的支持越来越好,但在安装的时候对中文还是不太感冒,下面的各种中文情况都会可能造成安装程序无法运行或出错,因此为了避免这些问题的发生,最好确保下面各项都没有中文或其它类似的不支持符号:

  1).安装软件包路径内不能有中文

  2).Pro/E 安装的目的目录路径内不能有中文

  3).安装软件包所在的盘的盘符不能有中文

  4).计算机名称不能有中文

  5).最好用户名也不要有中文

  STEP 1:

  运行 setup.exe,开始执行安装,出现第一个安装的欢迎页面,同时在这个页面里也需要记下一个重要信息,也就是你的网卡号(mac 地址),PTC 称为 HostID,这一个网卡号需要用在许可(license)的破解上,记下这个数字,本案例中是 00-E0-4D-9F-7A-14。

  实际上,网卡号除了可以通过这个方式获得外,也还有其它方法获得,后面的内容会补充。

  *在以前的版本中,要进行中文版本安装,还需要设置环境变量 lang=chs,但在 4.0 及以后的版本中这样的设置再无必要。





  STEP 2.

  在这一步中,不同的破解组织处理方法不一样,请仔细检查你对应的安装文件找到对应的破解组织然后按照对应的步骤进行,切记!

  SHooTERs 破解方法

  把虚拟光驱下的 SHooTERS 目录复制到本机硬盘上,本例中复制到D:PTClicenseWildFire4上,并把目录名改为 m060(本案例使用的版本日期代码是 m060)。这一步一定要记得,有的新用户通常会忘了,直接在虚拟光驱目录上的文件进行修改,这样导致无法保存。

  在复制目录的时候,杀毒软件有可能会报警,警告目录内有三个 exe 文件有病毒,不用理会,可以直接选择为信任这些文件,否则会被杀毒软件直接删除从而无法破解的。





  然后在 m060 目录内找到 ptc_licfile.dat(不同的破解有不同的名字,但一般是 dat 文件),然后用记事本打开 ptc_licfile.dat。然后在文件的顶部找到第一组 6 节数字(replace 后面),一般是 00-00-00-00-00-00,但如果你是从别人那里复制的,就有可能是其它的,但不管是什么,都需要把它全部替换。#p#分页标题#e#

  从“编辑”菜单里选择“替换”,然后在“查找内容”输入框内输入 00-00-00-00-00-00,在“替换为”输入框内输入 STEP 1 中得到的网卡号,本案例是 00-E0-4D-9F-7A-14,然后点全部替换,就可以完成,然后保存文件。



  MAGNiTUDE 破解方法

  把虚拟光驱内 MAGNiTUDE 目录复制到本机硬盘中,然后用记事本打开 ptc.dat,把上面记录下来的主机 ID(本例中是 00-E0-4D-9F-7A-14)替换里面的 00-00-00-00-00-00(可能不一定是,要注意看文件头上的显示),然后保存。

  接着运行同一目录下的 keygen.bat,就可以在目录下生成 license.dat,这就是后面需要使用的许可文件。

  STEP 3:

  在 STEP 1 中的欢迎页面中点击“下一步”,进入接受许可证协议页面,在“接受许可证协议的条款和条件”前的检查框打上勾接受协议,然后点击“下一步”按钮。





  STEP 4:

  进入“选取要安装的产品”页面,然后点击“Pro/ENGINEER & Pro/ENGINEER Mechanica”





  STEP 5:

  进入“定义安装组件”对话框,首先在“目标文件夹”的输入框内选择 要安装的目录,注意空间是否足够,最好是安装在 NTFS 文件系统的盘上,考虑到大部份的系统都是 Ghost的,因此一般来说 C 盘都是 FAT32 的文件系统,因此建议安装在 D 盘上。要查看你选择的盘的文件系统是什么,可以在盘符上的右键菜单上的属性对话框内查看。





  FAT32 文件系统可以在数据无损的情况下转换维 NTFS 文件系统,因此建议如果是 FAT32系统,都转换维 NTFS 文件系统(C 盘考虑到 ghost 系统的需要,可以保留 FAT32 系统)。

  根据作者的使用经验,fat32 文件系统上的 proe 在使用一段时间后,启动会变得非常慢,甚至有的时候在安装的时候都需要等待很长时间。

  在这一步中,如果是使用 SHooTERs 的破解版本,那么目录名可以随便输入,但如果是使用 MAGNiTUDE 破解组织的(比如 M060 版本的 WildFire5.0),那么这个目录不能随便输入,比如 m060 版本的 wildfire5.0 必须是“proeWildfire 5.0”(可以打开 install.txt 看看),这一点必须要注意。





  切记选择好目录后,需要在“要安装的功能”列表下选择要安装的组件或模块,主要是在“选项”和“API 工具包”内的模块。

  选项下的各个模块功能如下所示,特别需要注意的是,如果不选择安装“Mold ComponentCatalog”那么在分模的时候就无法创建自动工件。VERICUT 是NC 刀路模拟,如果要使用proe 的加工模块,那么把这个也选上,一般来说大部分用户都不需要。

  API 工具包内的是二次开发的支持,根据你自己的需要选择对应的支持包。





  选择好模块后,点击“下一步”进入下一个安装界面。

  如果是 WildFire5.0,那么会需要用户选择安装英制配置还是公制配置,对于我们来说一般自然是选择公制了。proe4.0 的安装没有这一步。





  STEP 6:

  进入“FLEXnet 许可证服务器”安装步骤,点击“添加”按钮并选择“锁定的许可证文件(服务器未运行)”,然后选择 STEP 2 中所修改和保持的 ptc_licfile.dat 文件并确定。





  确定后所选择的许可文件就会自动添加到许可证服务器列表内,并且可以点击文件前面的+号来展开看到许可的模块,如果可以展开表面许可(license)的破解没问题,否则说明破解有问题,通常是网卡号的替换步骤不正确。





  然后点击“下一步”#p#分页标题#e#

  STEP 7:

  进入“Windows 优先选项”安装界面,这里主要是设置 proe 的启动目录,图标位置和程序的文件夹,自己根据自己的使用习惯设置就可以了。





  点击“下一步”

  STEP 8:

  进入可选配置步骤,这一步对于新安装来说,可以不做任何选择,直接点击“安装”



  STEP 9:

  点击“安装”后,就会进入文件复制和安装的自动化过程。耐心等待文件的复制和安装完成。





  等到“安装进度”下显示“安装完成”后,就表明文件和安装完成。





  点击“下一步”回到 STEP 1 的安装界面,然后点“退出”完成安装步骤,下面继续破解步骤。

  注意在这一步,不同的破解组织破解方法也有所不同

  SHooTERs 破解方法

  STEP 8:

  在 STEP 2 步骤中的 m060 目录内复制三个 exe 文件到 proe 的安装目录下的 i486_ntobj(这是 32 位 proe 的目录,如果是 64 位的 proe,那么对应的目录应该是 x64obj,下面的步骤如果是 64 位自己适当修改)子目录内





  在这一步或是 STEP 2 中,杀毒软件有可能会报警,警告这三个文件有病毒,不用理会,可以直接选择为信任这些文件,否则会被杀毒软件直接删除从而无法破解的。

  破解 Pro/Engineer:

  复制后,在 i486_obj 内运行 ptc.pro engineer.wildfire.4.0.win32-patch.exe。然后在打开的对话框内点击“patch”进行破解。





  破解程序开始运行,有可能会弹出找不到文件的对话框,这是因为有的模块没有选择安装,因此不用理会可以直接点“否”跳过这个文件的查找,后面所有出现类似的提示都点“否”来跳过。

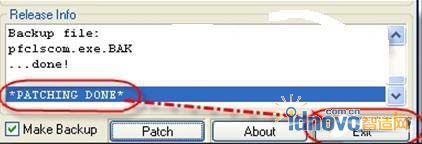

  直到在信息框内出现了“PATCHING DONE”的提示信息时,表明破解完成,这时候可以点击“Exit”退出破解程序。





  完成这一步,普通的 Pro/Engineer 已经安装完成,如果你在 STEP 5 中没有选择数控加工模块和不需要分布式计算的话,那么后面的步骤其实不需要进行,如果你需要,那么继续下面的破解。

  破解 VERICUT

  如果在 STEP 5 中选择了安装 VERICUT 模块,那么在 proe 的安装目录下 bin 子目录内会生成有 proev.bat,用记事本编辑这个文件,然后找到下面的这一行:

  "%start_cmd% "%CGTECH_JRE%binjavaw" -Xms16m -Xmx64m -Xss4m -classpath

  "%CGTECH_CLASSES%;%CGTECH_CLASSES%CGTech.jar" Vericut %argstr%"

  在最后加上 PTC_KEY=0。也就是变成下面的形式:

  "%start_cmd% "%CGTECH_JRE%binjavaw" -Xms16m -Xmx64m -Xss4m-classpath

  "%CGTECH_CLASSES%;%CGTECH_CLASSES%CGTech.jar" Vericut %argstr%

  PTC_KEY=0"

  然后保存文件。再到 i486_ntobj 目录下运行ptc.pro

  mechanica.wildfire.4.0-patch.exe。在运行这个程序时碰到提示找不到文件的时候依次指定下面的目录:

  i486_ntbin

  i486_ntptc

  直到最后破解完成。

  破解 pro/distributed services:

  直接运行 ptc.distributed.services.4.0-patch.exe 便可。

  至此,你的 WildFire4.0 便算是完全安装成功了,可以马上进入激动人心的 学习之旅,而找到一个好的网站进行学习和开拓视野是非常必要的,制造业信息化网(www.e-works.cn)无疑是你的最佳选择。在 Pro/E 软件技术上,不管是从内容的深入程度、实用性、全面性、原创性和正确性上讲,制造业信息化在国内都是当之无愧的 NO.1,欢迎加入我们并参与更深入的讨论!#p#分页标题#e#

  MAGNiTUDE 破解方法

  复制前面许可文件所在的目录内的“PTC_WF5_Corrector.exe”到你的 安装目录的上一级目录内,





  比如你的 proe 如果是安装在“D:PTCproeWildfire 5.0”,那么就把“PTC_WF5_Corrector.exe”复制到“D:PTC”然后运行,破解需要一定时间,请耐心等待完成的提示信息出现才按下任意键退出。这样就可以了。





  可能会遇到的问题





  下面的问题是中文目录所引起
