利用Proe管道模型设计的管道实体绘制Proe工程图时需要控制,管道实体中心的显示与否,这里介绍两个配置选项一个是在config.pro文件里,一个是在绘图配置文件*.dtl里面的。
pipe_solid_centerline 控制管道中心线显示与否,在config.pro文件里配置。

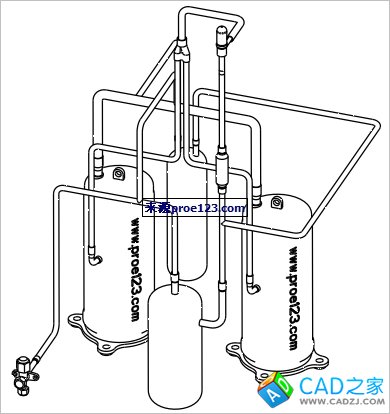

Yes显示管道中心线,如图1.
图1
No 不显示管道中心线,如图2.
图2
hlr_for_pipe_solid_cl 控制工程图中隐藏管道中心线是否显示,在绘图选项(*.dtl文件)里面配置。
Yes 删除隐藏管道中心线,如图3.
图3
No 不删除隐藏中心线,如图4
图4
