Proe5.0导出草绘以及使用外部草绘进行扫描

时间:2014-06-25 15:51:04 来源:未知

有时候我们可能需要利用Proe的外部草绘,将草绘导入新建的零件中。

这样操作大大的提高了工作效率。本文最后还有一个关于扫描的视频操作,

如果对Proe5.0扫描不熟悉可以参考!

  1.   一个草绘上面有很多尺寸和约束,感觉尺寸和约束比较杂乱。
  2. 可以通过右上角可以隐藏尺寸和约束。
  3.
  4. Proe5.0导出草绘以及使用外部草绘进行扫描
  5. Proe5.0导出草绘以及使用外部草绘进行扫描
  6. Proe5.0导出草绘以及使用外部草绘进行扫描
  7.  另存为Save a Coy和备份Backup都可以导出草绘界面.SEC文件。把SEC格式文件导出到桌面方便新建零件调用。

    Proe5.0导出草绘以及使用外部草绘进行扫描
    Proe5.0导出草绘以及使用外部草绘进行扫描

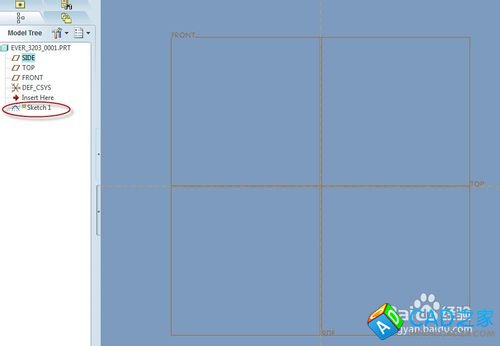

  8.  新建一个零件,进入草绘。需要在草绘中调用已有的草绘哦!

    Proe5.0导出草绘以及使用外部草绘进行扫描
  9.  选择草绘里数据来自文件,文件系统。具体参考截图。

    Proe5.0导出草绘以及使用外部草绘进行扫描
  10.  草绘被导入,可以选择参考、旋转、比例。可以对草绘进行各种约束进行定位。

    Proe5.0导出草绘以及使用外部草绘进行扫描
    Proe5.0导出草绘以及使用外部草绘进行扫描
  11.

     由调用的草绘进行扫描操作请参考优酷视频。
