Proe如何做渐消面的详细图文教程

时间:2017-08-08 06:54:02 来源:未知

在做产品外观设计,为了产品外形表面丰富,或考虑让产品握感更舒适;而又要让产品整体感前,外观圆润;常常会用到渐消面的处理,来让面过度的更顺畅柔和。下面我通过一款蓝牙耳机的模型来和大家分享间隙面的处理过程。





剪切掉要做渐消面区域
在原有主题上剪切掉要做渐消面的区域,这里可以用投影曲线再做剪切,或直接用拉伸曲线剪切。(我这里直接用拉伸曲面剪切)

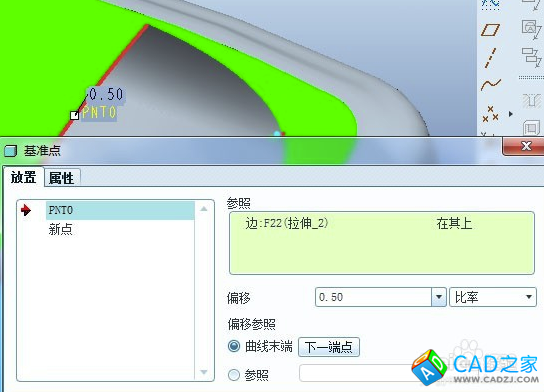

做基准参考点
在要补面的线上取中点做一个参考点,这里是为了方便下一步做补面的参照用。




补下凹的大面
用可变截面扫描工具做下凹的大曲面,扫描参照选择横定法线,垂直于Right面;然后草绘扫描线,烧苗线需用垂直于原有曲面,这样处理补面衔接质量才会高。





剪切掉多余的补面
用第一步的曲线做内偏移,同样用拉伸曲面命令剪切掉多余的面。





把补面和主体曲面合并
按Ctrl键选择剪切后的补面和主体面,用合并工具把补面与主体合并为一体。




补过度面
用边界混合命令分别点选4边,边缘关系选择相切(这样曲面的质量会好一些)。




整体产品合并
用合并工具把过度面和主体也合并为一起。




分析看下曲面的连续性质量

要达到了G1连续,曲面才算过度流畅,这样生产出来的面肉眼才不会看到有明显的过度先。
