Proe参数画变线径变截面变节径螺旋物

时间:2014-06-22 15:22:37 来源:未知
  1. 打开软件 新建零件文件。
    proe参数画变线径变截面变节径螺旋物

  2.

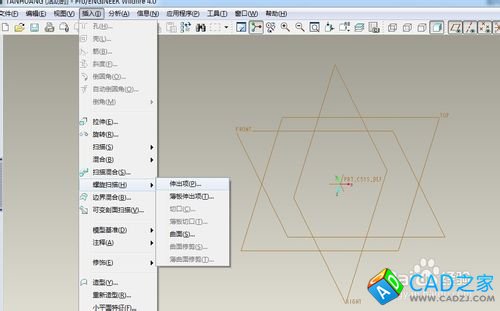

    再选择插入->螺旋扫描->伸出项




    proe参数画变线径变截面变节径螺旋物

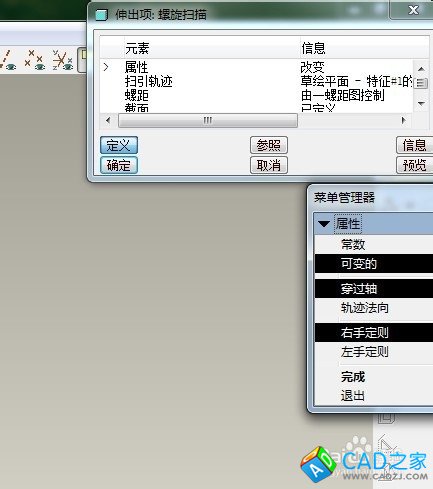

  3. 选择可变的   确定后


    proe参数画变线径变截面变节径螺旋物
  4. 进入螺旋扫描界面,画一条中心线和一条螺旋扫描的轮廓直线  确定后




    proe参数画变线径变截面变节径螺旋物
  5. 输入开始螺距 和结束螺距


    proe参数画变线径变截面变节径螺旋物
    proe参数画变线径变截面变节径螺旋物
  6. 进入截面  画一个圆 (直径不要大于螺距)





    proe参数画变线径变截面变节径螺旋物

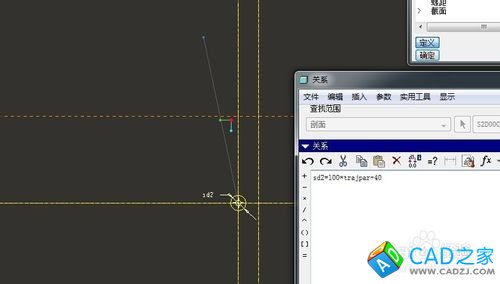

  7. 关键的一步,打开工具-》关系   在关系里输入sd2=100*trajpar+40

    sd2是你刚画的圆的id参数  40是开始圆的大小,140是结束圆大小。




    proe参数画变线径变截面变节径螺旋物
  8. 确定后 确定再确定后就出现了


    proe参数画变线径变截面变节径螺旋物
