Proe5.0工程图教程:怎么标注尺寸的详细教程

时间:2014-06-28 09:08:57 来源:未知

proe5.0工程图画好基本的框架以后,就是需要标注尺寸了。尺寸有基本尺寸,也有圆的直径标识,也有公差标注。那么proe5.0的2d中怎么标注尺寸呢?

proe5.0工程图教程:[4]怎么标注尺寸


标注直线(两点)或者基本尺寸

  1.

    切换到“注释”界面,然后选择“尺寸”图标。

    proe5.0工程图教程:[4]怎么标注尺寸
  2.

    弹出对话框,用的最多而且实用价值高的就是图元和求交。图元可以说可以标注80~90%的尺寸,如果无法确认交点,可以用求交确认位置。

    proe5.0工程图教程:[4]怎么标注尺寸
  3.

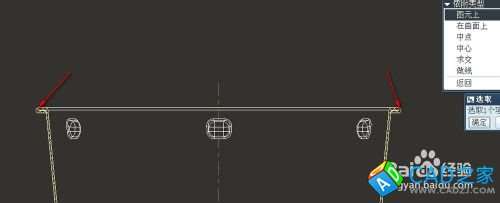

    鼠标左键选择2个点

    proe5.0工程图教程:[4]怎么标注尺寸
  4.

    鼠标中键在空白处点击下,选择“水平”。有时候如果是直接是两条直线,就不会有这个对话框,直接标注就行。

    proe5.0工程图教程:[4]怎么标注尺寸


怎么标注圆的直径

  1. 前面的选择跟直线或者两点之间的标注是一样的。

    proe5.0工程图教程:[4]怎么标注尺寸
  2. 这一步比较关键。就是需要选择圆后鼠标左键双击,鼠标中键空白处点击就行。

    proe5.0工程图教程:[4]怎么标注尺寸
  3.

    可以更换箭头的朝向。右键长按,反向箭头。右键长按-反向箭头。就可以切换到外面了。

    proe5.0工程图教程:[4]怎么标注尺寸
    proe5.0工程图教程:[4]怎么标注尺寸
