Proe5.0工程图如何输入技术要求的操作步骤

时间:2014-06-20 08:21:34 来源:未知

proe5.0工程图或者2d图中我们要对产品的一些要求进行说明,需要写技术要求。那么怎么在proe5.0工程图中输入技术要求了?

proe5.0工程图如何输入技术要求
  1. 打开proe5.0的工程图,切换到“注释”页面。

    proe5.0工程图如何输入技术要求
  2. 点击“注解”命令。

    proe5.0工程图如何输入技术要求

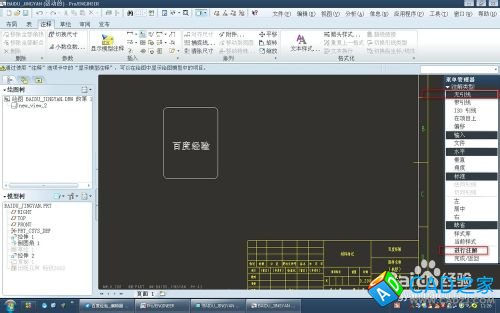

  3. 选择“无引线”,然后“进行注解”。

    proe5.0工程图如何输入技术要求
  4. 在空白的地方点击下鼠标左键,弹出对话框,输入“技术要求”。

    proe5.0工程图如何输入技术要求
  5. 然后鼠标中键一直确认就可以了。

    proe5.0工程图如何输入技术要求
  6. 确认后,我们可以双击技术要求,可以对技术要求进行进一步编辑和更改技术要求的字体大小。

    proe5.0工程图如何输入技术要求
    proe5.0工程图如何输入技术要求

注意事项

  • 技术要求还可以在别的2D图中进行复制粘贴,可以用ctrl(c和v),加上鼠标左键和中键点击就行了。
