CAD教程：中望3D自定义视图方向

作为国内唯一一款具有全球自主知识产权的高端三维CAD软件，中望3D拥有十分强大的功能：强大的混合建模能力，支持A级曲面，能实现二至五轴联动加工……此外，中望3D还独有“边学边用”系统，能方便CAD使用者自主地进行学习。不仅如此，中望3D还有一些非常便捷的小功能。只要CAD使用者熟练掌握，就能极大地提高工作效率。今天就为大家介绍一下中望3D中如何自定义视图方向，以方便观察图形，或者投放视图。

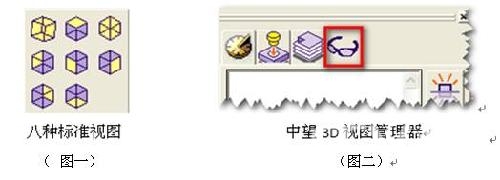

在实际应用中，为了更方便、更清晰的了解模型结构，中望3D除了提供八种标准视图外，还允许用户自定义视图方向，建立各种视图并加以管理。这些可通过视图管理器来完成。

一.定向视图

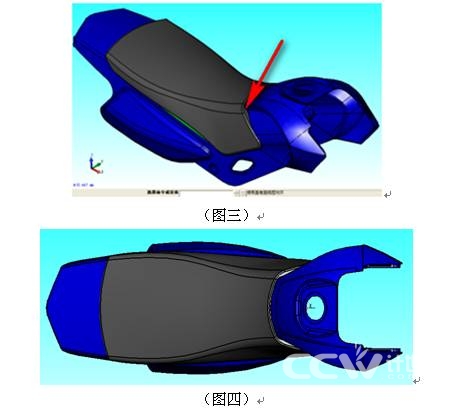

我们以摩托车坐垫为例来说明（图三）。

通常需要创建辅助基准面特征，或者直接选择某个平面以自定义视图。譬如这个例子，我们通过选择造型的某个平面来放置视图。选取坐垫前端的斜面（上图箭头指示部位）作为视图平面。

操作步骤如下：

1.左键单击菜单命令“视图”，打开下拉菜单。选取“对齐平面”命令。系统的信息栏状态： 。

2.选取坐垫前端的斜面。此时造型显示如图四：

3.左键单击“历史管理器”右侧的“视图管理”命令，选择管理器右侧的“新视图”命令。打开保存视图对话框。输入视图名称为“视图一”，或者直接单击鼠标中键，系统默认视图名称为“视图1”，完成视图的保存。此时，视图管理器显示如下图：

（图五）

自定义好视图后，可以方便的通过“上/下视图”命令，进行视图切换观察。也可以在视图管理器里，双击要显示的视图名称来定位视图方向。

二.投放视图

在图形窗口空白处右键单击，打开快捷菜单，选取创建“二维工程图”命令，在弹出的模板列表框里选择一个模板。进入工程图页面。使用“退出当前命令”取消三视图的自动投放。

选择“布局”工具栏里的“标准视图”，打开“插入标准视图对话框”。如下图：

（图六）

首先在文件列表里选择要投放视图的文件。

接着单击“视图”选项的下拉菜单指示符，在下拉菜单里选择“视图1”。

最后拖放视图的位置，单击鼠标中键，完成视图投放。

选择“投影视图”命令，放置两个投影视图后，如下图所示：

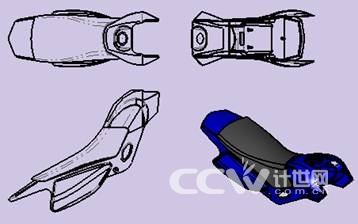

（图七）
