CAD教程：用中望CAD2010绘制雨伞

中望CAD是一款功能非常强大的设计软件，我们日常生活中使用的许多产品，都可以通过中望CAD绘制出来。今天，我们就采用中望CAD来绘制一把常见的雨伞。 首先画一个正八边型，外切于圆。边长40。

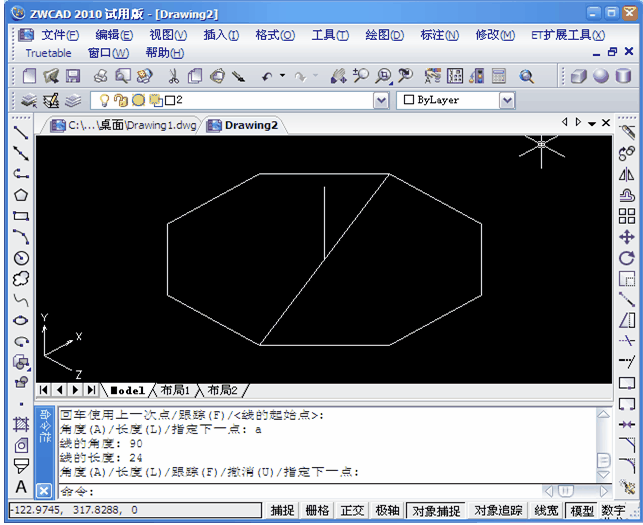

然后，将视图切换到西南等轴测视图，并采用UCS命令，将X轴旋转90°，然后在此八边形的中心，画一条垂直直线，长24。


改变UCS位置，输入UCS命令，采用3点的方式（八边形的中点，八边形的一个端点，以及刚画的那条直线的顶点），定位坐标系原点，画一段圆弧，连接八边形的两个端点和直线的顶点。


采用TR命令，修剪该圆弧，保留一半即可。


采用UCS命令，旋转X轴-90°，选择圆弧，采用旋转命令，复制一个。


把视图切换到俯视图，再画一段圆弧如下图。半径长40。


伞面的轮廓基本上有了，接下来，我们来画伞柄和伞顶。画伞柄和伞顶需要采用三维实体命令。我们还是先切换到西南等轴侧视图。移动UCS坐标系原点到伞顶端-也即是直线的顶点。然后绘制一个八边型，边长1.5。然后选择实体拉伸命令，将该八边形向Z轴方向拉伸80（形成伞柄中间部分），然后采用二维拉伸命令，向Z轴反方向拉伸1.5（形成伞顶部分）。


采用UCS命令移动坐标系原点到伞柄底端中心。绘制圆形进行实体拉伸，半径为2拉伸长度为4，得到伞柄。


接着，我们回到俯视图，绘制雨伞外围部分。我们可以采用边界曲面的功能来绘制，可是边界曲面必须通过指定四条封闭的空间曲线作为曲面的边界线，才能构造出以该四条曲线作为边界的曲面。我们现在才三条圆弧作为边界，怎么画呢？这时，我们要用到一个修改命令----“打断于点”，先把其中的一条圆弧打断，然后再调用“边界曲面”命令，依次选择圆弧就OK了。


我们采用阵列的方式，绘制如下图：

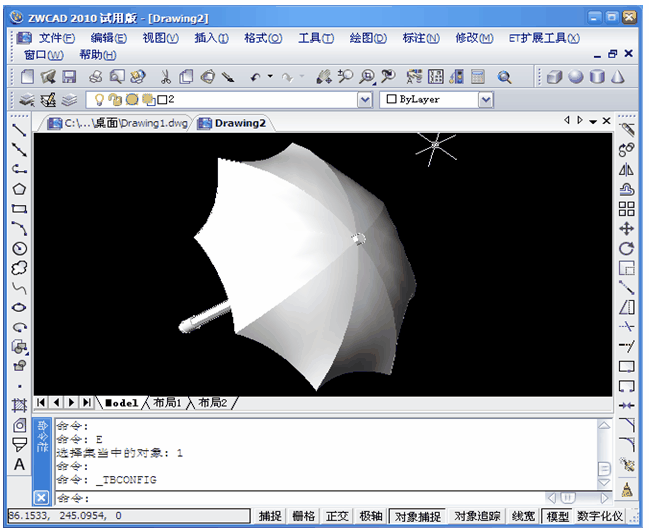

把视图方式调整为“西南等轴测视图”，再进行完全渲染，效果如下图所示：


再换一个角度观察：


至此，一把简单的雨伞绘制完成。
今年夏天雨水特别多，你也不妨动手试一试吧，用中望CAD绘制出一把实用又好看的雨伞。
