三维CAD教程：用中望3D设计挖掘手

如今，制造型企业面临越来越严峻的压力和挑战，产品的CAD设计周期越来越短，而对产品的创新和质量要求却越来越高。正因为如此，选择一款合适的三维CAD软件就显得尤为重要。中望3D是国内第一款拥有全球自主知识产权的高端CAD/CAM软件，拥有强大的曲面造型功能，被广泛应用于航空、航天、汽车、模具、工业机械、电子电气和消费品等领域，能为广大企业提供一体化的CAD/CAM解决方案。今天就和大家分享一下，如何用中望3D来设计一个挖掘手。

1、单击【新建】按钮，新建一个零件文件。

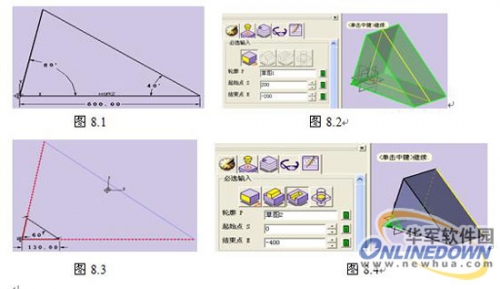

2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图如8.1所示。退出草图。

单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘-200’，结束点E设置为‘200’，如图8.2所示，单击确认结束拉伸命令。

3、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图如8.3所示。退出草图。单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，选择‘减运算’，轮廓P选择刚绘制好的‘草图2’，起始点S设置为‘0’，结束点E设置为‘-400’，如图8.4所示，单击确认结束拉伸命令。

4、单击【造型】工具栏下的【圆角】按纽，出现【圆角】属性管理器，在‘边E’对话框中，选择如图8.5所示，一共1条边进行圆角。单击【造型】工具栏下的【抽壳】按纽，进入【抽壳】属性管理器，厚度T=‘-20’，设置如图8.6所示。

5、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，选择，‘偏移’对话框中填写180，设置如图8.7所示，确定创建平面1。

绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择平面1后点击确定，进入草图绘制，绘制草图如8.8所示。退出草图。

6、单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，选择‘加运算’，轮廓P选择刚绘制好的‘草图3’，起始点S设置为‘0’，结束点E设置为‘-40’，如图8.9所示，单击确认结束拉伸命令。单击【工具】下面的【阵列】按纽，进入【阵列】属性管事器，如图8.10所示设置，单击确定结束阵列命令，完成该步骤操作。

7、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，选择，‘偏移’对话框中填写195，设置如图8.11所示，确定创建平面2。绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择平面2后点击确定，进入草图绘制，绘制草图如8.12所示。退出草图。

8、单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，选择‘减运算’，轮廓P选择刚绘制好的‘草图4’，起始点S设置为‘0’，结束点E的设置只要超出边界即可，我在此设置为‘120’，如图8.13所示，单击确认结束拉伸命令。

单击【工具】下面的【镜像】按纽，进入【镜像】属性管事器，如图8.14所示设置，单击确定结束镜像命令，完成该步骤操作。

9、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图如8.15所示。退出草图。

单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，选择‘加运算’，轮廓P选择刚绘制好的‘草图5’，起始点S设置为‘-90’，结束点E设置为‘90’，如图8.16所示，单击确认结束拉伸命令。

10、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择‘如图8.17所示’黄颜色的面后点击确定，进入草图绘制，绘制草图如8.18所示。退出草图。

单击【造型】下面的【拉伸】按纽，出现【拉伸】属性管理器，选择‘减运算’，轮廓P选择刚绘制好的‘草图4’，起始点S设置为‘0’，结束点E的设置只要超出边界即可，我在此设置为‘120’，如图8.19所示，单击确认结束拉伸命令。如‘图八 挖掘手’完成整个挖掘手的设计。
