中望CAD三维绘图论述及渲染终极测试

中望CAD的操作接口与Autocad相似，在使用上完全不用担心重新学习上的障碍，这是一大优势。在台湾的设计工作者，Autocad是必须熟练的，无论你对其他绘图设计软件如何熟练，例如Solidwork或是pro/E..等等。Autocad还是必学科目。而中望CAD传承了这个设计界的灵魂基础，并加注了国情需求，且以高性价比呈现国人，不能不谓之国人之福.

下列笔者就国产中望CAD三维绘图实务上的一些见解及使用上简易说明中望CAD软件最实务的心得，希望对读者有所帮助。

1、中望CAD系统画面安排

读者可以依照下图，将常用的图形工具列安置到绘图画面上。这是笔者的经验，可以加快绘图时的指令选用速度。当然读者可以依照自己的经验加入或删除图形工具列，其实没有一定的方式，只要你觉得顺手即可。

三维绘制的基本概念

通常我们所谓的三维(Three Dimensional)，是用来表示三维造型的XYZ三个方向之直角坐标，利用XYZ三个方向，我们就可以很方便的表示三维空间的对象及造型。

下列就讲述三维绘制的两个非常重要的概念(建议读者非常详细研究，几乎所有三维软件皆以此概念为绘图基础)。A.UCS坐标绘图平面之定义、B.观看视图视角的定义。

(A).UCS坐标绘图平面定义

顾名思义就是要在哪一个平面绘图。我们皆知一个四方体有六个面，而我们要定义一个面为绘图平面，才能在那ㄧ个面绘图。然后也才能进行三维的拉伸、旋转、移动、布尔运算..等等，进行复杂三维造型建立。你可以想象拿一支笔，在一个四方体上画图，就可以明了三维绘图就是这样简单。我就以下图简易说明UCS坐标绘图平面的意义。(读者注意，我们绘图的平面是以XY平面为绘图面，而Z是高度拉伸的轴向)

用心看完上面三个图，你应该就知道什么是UCS坐标绘图平面，但是你一定会有疑问要如何定义UCS坐标绘图平面呢？其实中望CAD在定义UCS坐标绘图平面已经很完善了，下列所示的图标菜单就是定义绘图平面的工具。

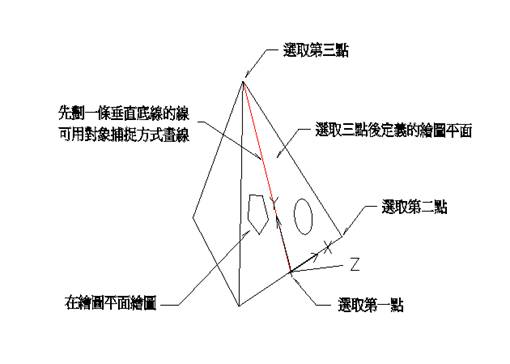

其中介绍一个相当好用的指令而且可以随心所欲的定义绘图平面，三点定义一个绘图平面。浅显而易见的就是三个点定义一个平面，请看下图就能明了。

当然这只是其中一个指令，其它指令各有用法也相当好用，读者可以参考市面上的相关书籍就可以快速掌握绘制的运用了。

(B).观看视图视角的定义

当我们在三维图形绘制的过程中一定会依照各种不同角度去观看是否如我们所想的样子，此时就需要视图视角定义。就如同我们在欣赏美女时，都会想办法在各种不同角度欣赏的情境是一样的，而国产中望CAD在此一方面非常完善稳定。下列图标工具列就是视图视角定义的指令。

依序功能如下:

2、命名视图　à此一指令非常好用，当我们要观看特殊自定视角时，可以储存起来及重新呼叫视角，应用在透视图及高级渲染时，可以快速呼叫自订视角。

1. 俯视图
2. 仰视图
3. 右是图
4. 左视图
5. 前视图
6. 后视图
7. 西南等角视图
8. 东南等角视图　à笔者最常用的视角
9. 东北等角视图
10. 西北等角视图

另外有一个指令亦是非常好用，三维动态检视，让你可以随心所欲的动态旋转三维对象检视。
看完上述两大重点，相信读者已经有一些概念了。其实这是很简单也是很重要的概念，当你了解三维绘图的基础后，加上多练习几个习题，就能得心应手。其实三维绘图不外乎à定义绘图平面à在绘图平面绘制图素à移动、修剪、复制、延伸..等等à拉伸成实体或旋转成实体à布尔运算à视图视角检视。看到这里恭喜你，已经成为三维绘图的成员之一了，成为高手指日可待，当然还需付出一些努力。

3、中望CAD渲染器及效果终极测试

提到渲染三维对象常常令人惊艳，而中望CAD已极具国际水平，亦令人惊艳。无论在阴影、反射、光影追踪、贴图、光线定义、灯光设置。其实比Autocad还要好掌控，也相对容易。这对需要产生非常真实的渲染效果的用户，无非如虎添翼。如今许多设计工作，常常需要用真实渲染的图片，提供给客户评估及了解设计内容，进而在后续对于设计内容上之认同也有很大的帮助，以免双方认知的不同而产生纠纷，这是一个很重要的概念也是趋势。所以我对这个项目始终非常感兴趣，所以终极测试了中望CAD软件的渲染效果。

下列就渲染设置做依简易说明，这是宣染效果的重要因素。

而在检视à渲染à材质à只定材质到à选S指令à选取对象à材质指定页面à选定材质à按编辑钮，可见下列页面，其材质编辑相当容易，读者可以依照字义就可以轻易明了意思了。

下列就是笔者使用国产中望CAD渲染的成果。

(一).用中望CAD绘制三维对象，定义为透视视图视角，及材质指定到三维对象。定义透视图可用DVIEW指令，进行透视图调整。

(二)渲染成果一，采用蓝色系为主。

(三)渲染成果二，采用金黄色系为主。

(四)室内设计三维绘图构建。

(五)室内设计渲染成果，此为使用中望CAD渲染到文件方式，所以图片会比较大一些，亦可设置储存尺寸，请参阅渲染到文件页面之设置。

(六)外部档案ACIS插入渲染效果，中望CAD功能已具备完善，目前有许多三维绘图软件皆可输出ACIS档案格式。而中望亦可插入及输出ACIS档案格式，可真是方便至极，完全符合工业档案交流的方便性。这在国产CAD软件中，中望CAD是处于领先的地位。

下图是笔者以pro/E绘制的鼠标三维对象，插入中望CAD软件中渲染的成果。

结论

以上是笔者试用中望CAD软件的些一论述及测试，而中望CAD软件尚有许多好用的功能，笔者无法一一详细说明。要是详细说明，可能笔者要针对中望CAD软件写一本书了。

但是我还有许多设计工作要执行，只是简短以此抛砖引玉，希望读者详细研究CAD软件，各位可到市面上参考依相相关书籍即可轻松学习，这对各位未来设计工作上会有非常大的帮助。而笔者的结论是中望CAD是一套值得去尝试研究的软件，因为已经国际水平，一些指令功能性及软件稳定性在国产软件中也是处于领先地位，也具有与Autocad媲美的水平了。感谢各位耐心看完，待笔者有空再发表一些CAD的使用上的技巧及概念文章，例如如何用中望CAD绘制曲面图形，谢谢！
