AutoCAD2008图层——创建、设置及使用图层

在绘图的过程中，为了区分不同图层的对象，可以为每个图层设置不同的颜色、线型和线宽，在绘制图形时，可以通过设置的图层特性区分和控制不同性质的图形对象。AutoCAD带有一个默认的图层，称为0层，默认设置是：颜色为白色，线型为continuous连续型，线宽为0.25毫米。

一、创建新图层。

1、单击“图层”工具栏上的“图层特性管理器”图标，打开“图层特性管理器”对话框。

2、单击对话框中的“新建图层”按钮。在右侧的列表图中将新增加一个图层，默认情况下创建的图层自动命名为“图层1（2、3……）”。



使用相同的方法，可以新建更多的图层。新图层的默认特性与当前图层“0”层的默认特性相同，可以根据绘图的需要设定新图层的颜色、线型和线宽等。

二、设置图层的名称。

1、打开“图层特性管理器”对话框，单击文字“图层1”，出现可修改的文本框，修改名称即可。

为了方便记忆和管理，可以直接使用某种对象的名称命名图层。如：虚线、尺寸标注线等。

三、设置图层的颜色。

1、打开“图层特性管理器”对话框，单击“图层1”的颜色图标（新建图层的颜色默认为白色），弹出“选择颜色”对话框。



2、在“选择颜色”对话框中有“索引颜色”、“真彩色”和“配色系统”三个选项卡，可以根据需要选择合适的颜色，然后单击“确定”，返回到“图层特性管理器”对话框。

四、设置图层的线型。

1、打开“图层特性管理器”对话框，单击“图层1”的线型图标（新建图层的默认线型为continuous），弹出“选择线型”对话框。



2、在“选择线型”对话框中单击合适的线型，然后单击“确定”，返回到“图层特性管理器”对话框。

如果“选择线型”对话框中没有合适的线型，需要加载线型，单击“加载”按钮，然后弹出“加载或重载线型”对话框。



该对话框中显示了线型文件中包含的所有线型，在列表框中选择需要的一种或多种线型（shift和alt键），然后单击“确定”，被选定的线型将被加载到“选择线型”对话框中。

单击对话框顶部的“文件”按钮，可以从线型文件中读取更多的线型，AutoCAD提供的线型都保存在扩展名为.lin的文件中，默认线型文件为Acadiso.lin，也可以建立自己的线型，将其保存在Acadiso.lin或扩展名为.lin的文件中。

五、设置图层的线宽。

AutoCAD默认的线宽为0.25毫米。

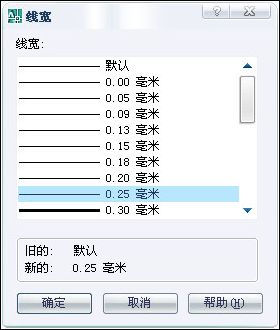

1、打开“图层特性管理器”对话框，单击“图层1”的线宽图标（新建图层的默认线宽为0.25毫米），弹出“线宽”对话框。



2、在“线宽”对话框中单击合适的线宽，然后单击“确定”，返回到“图层特性管理器”对话框。

六、使用图层。

创建了新的图层后，就可以在该图层上创建对象，并以该图层的颜色、线型和线宽显示对象，绘制对象的时候，如果想使用某个图层的特性，必须先将该图层设置为当前图层，然后才可以绘制对象。

设置当前图层的方法：

1、在“图层特性管理器”对话框中选择需要使用的图层，然后单击“置为当前”按钮，也可以双击该图层名称或名称前面的状态图标，则被选择的图层前面的状态图标将会显示对号“√”，表示该图层为当前图层，然后单击“确定”按钮即可。#p#分页标题#e#



2、更为简便的方法是，使用“图层”工具栏中的“应用的过滤器”下拉列表，在弹出的下拉列表中选择需要设置为当前图层的图层。比如选择“点画线”层。
