PS结合CAD做彩色平面图

室内篇

做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布

这个是图层的分布，CAD图做到分层合理，就方便以后的操作

我们以一个会所的平面图为例子

眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西

把其他图层都给关了，这样，一个平面的轮廓就出来了

设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下：

1）墙体以及剪力墙、柱子、门窗

2）家具和洁具

3）地面铺装

4）室内绿化层以及其他

5）文字标注层

切记，要在同一大小的窗口标记下虚拟打印

输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里

然后可以录制你的每一步操作。

对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，

1） 假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，

2） 去色处理

3） 自动对比度

4） 菜单——选择——颜色范围——点选白色部分删除

5） 保存图象为PSD格式文件

然后按兰色方块，结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间

1） 菜单——文件——自动——批处理

#p#分页标题#e#

选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了

请大家留意我的彩色平面图的图层结构

没有家具的图

有家具的图

具体上色步骤：

先上铺装的颜色，选择要表现的区域进行填充。如果填充时候没有纹理要求的画，相信油漆筒大家都会用了，但是如果有纹理要求，也希望纹理的尺寸比例能符合我们场景中的环境的话，要进行以下操作：

在PS打开材质的文件，例如是木纹，双击放大镜，以实际象素来显示图象，同时，要表现的平面图也要用实际尺寸显示。

查看木纹的图象大小，估计一下大概要缩放到什么尺寸就会符合场景效果，在这里，我是把木纹缩小到 100*100 像素，然后在 菜单——编辑——定义图案，再定义该图案为填充纹理

请仔细看看我面板的参数

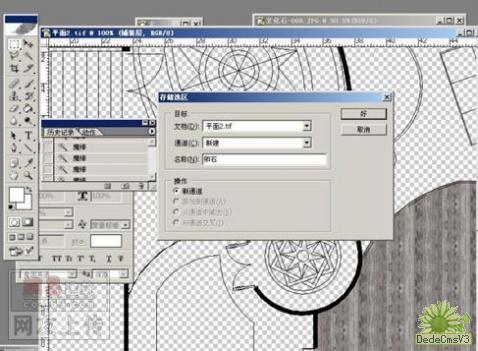

在填充其他比较复杂的图案时候，需要善于保存一下当前的路径，否则要重新选择区域就比较麻烦

铺装基本完成的效果

布置家具。通常有很多朋友会很头痛要平面的家具图库，其实来源很简单，只需要在3DMAX里面将家具的平面图渲染一个TGA格式的图就可以了，直接在PS里调用，自己想要什么样的就什么样的。

家具图层打开的时候的效果

加上配景后的效果

布置完家具的效果

将所有铺装合并为一个图层，将家具也合并于另外一个图层，利用图层效果选项，给家具设置阴影，这样，一张室内的平面图就基本做好了。 #p#分页标题#e#

将打印好的文字图层盖在最上的图层，就可以有文字说明，免得再在PS里面打字，浪费时间

彩色室内平面图的基本流程就是这样了。最后通过亮度以及对比度来调整整个图的颜色以及饱和度，调出自己想要的效果，这里不再重复了

室外篇

室外彩色平面图，多用于建筑规划总平面图、流线分析等图，基本流程也是差不多，但是比室内多了很多内容。

在开始总图前，也要进行CAD的图纸整理

看看我的PS文件的图层结构

第一步，图层重叠，给好图层名称

我做彩色平面总图是根据标书要求的内容来决定虚拟打印内容的

通常有总平面图、设计意向图、景观分析图、交通流线分析图、功能分区图等等，这些都是CAD图层功能与PS图曾功能密切相关的。

做总图的时候，需要输出的CAD图纸内容有：

1. 用地红线

2. 道路轮廓与地面铺装

3. 等高线

4. 建筑物轮廓

5. 植物（乔木、灌木以及绿篱等）

6. 水体

6. 文字标注

7. 总图

输出以后，利用我上面讲过的批量处理工具，将所有CAD输出的图纸全部变成透明的PS格式图层再结合为一个文件。

确定大的底色

先将主要道路以及铺装完成，贴图比例大小要控制好，方法见室内的介绍就可以了

开始画建筑物，注意，对于想表现有高差不一的建筑物，最好是利用投影关系来实现，高大的建筑物，投影面积最长，反之就小。所以，我们可以根据设计方案来确定什么位置占投影面积大，该建筑物就设定为独立一个图层，以后在图层投影命令时候就可以单独控制其大小深度的参数。我做了以下的分层，全部合并为建筑图层组，便于编辑

开始布置绿化，绿化从环境树开始布置。分布疏密有致，要重点显示建筑主体。一般可以布置两层，第一层作为虚层，第二层作为实的放在上面，这样看起来才有立体感。

#p#分页标题#e#

布置行道树以及乔木，尽量选用颜色比较鲜明的树贴图，比例要控制好，可以以CAD的绿化层为参照层。

将文字层打开，就可以将总图所需要说明的内容显示出来，省了很多打字的活。要加指北针

总图做好了之后，可以另外为JPG格式，变成黑白图，用来做分析图的模板。

最后，总图合并图层以后，就可以总体将颜色调整鲜明一点，这样，PS总平面图就是这样画出来的了。
