本绘图实例为网友的求助图形，下面为大家讲解下如何使用CAD软件绘制此图；图1
已知条件：大圆的半到是40，中圆是小圆的2倍，此图的难点在于：中圆与小圆的尺寸没有给标示出来；图2为绘图结果；
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I4261647-0.jpg)
-
启动CAD2015软件后，使用直线命令绘制一条需要的直线；
-
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I42CP3-1.jpg)
-
使用圆心、直径绘制80的圆，圆的圆心要落在第一步绘制的直线上；
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I42624F-2.jpg)
-
使用修剪命令剪掉多余、不要的直线；
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I42CZ5-3.jpg)
-
以相切、相切、半径绘制半径为10的小圆；
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I42C344-4.jpg)
-

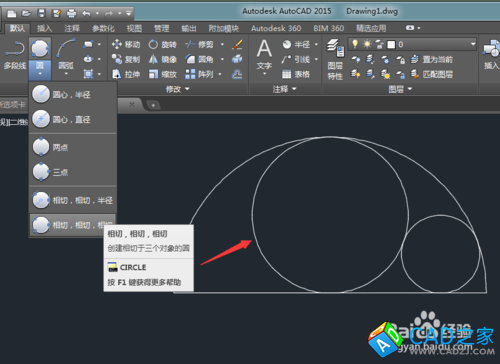

以相切、相切、相切绘制中圆；
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I42A428-5.jpg)
-
通半径标注，来检验我们绘制的CAD图形是否符合要求，检验后得出的结论是正确的，那么本例就设计完成啦。
![CAD教程：[20]CAD2015绘图实例之三圆相切](/uploads/allimg/150304/0I4262J2-6.jpg)
-
经验总结：
对于图纸上少尺寸的图形，我们在设计时必须经过尝试才能找准其最终的尺寸，从而绘制出符合要求的图纸，绘图者一定要细心。
