AutoCAD教你如何绘制指定长度的弧线

时间:2015-01-28 09:56:23 来源:未知

弧线的绘制,有个长度,但这个长度指的是弦长,并不是弧长。下面介绍如何绘制指定长度的弧线

CAD如何绘制指定长度的弧线
  1. 比如我们要画一个半径是100,弧长是150.62的弧线。
  2. 我们先绘制半径100的圆

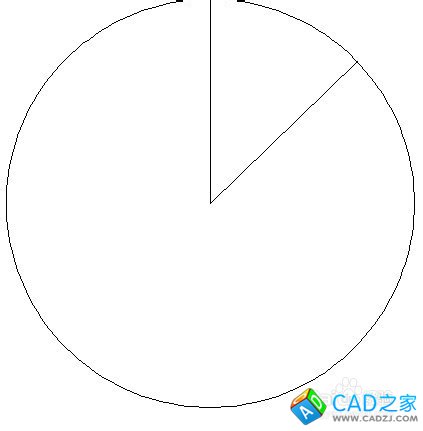

  3. 然后我们随意画出线条方便修剪
  4. CAD如何绘制指定长度的弧线
  5. CAD如何绘制指定长度的弧线
  6. 我们修剪掉弧线,得到一部分圆弧线。这时我们看如图

    我们需要使用命令将现有的弧线变为我们制定的弧线

    CAD如何绘制指定长度的弧线
  7.

    我们输入len回车,输入t回车,输入150.62回车,点击选中弧线,弧线就立刻变成我们要的弧线了。

    CAD如何绘制指定长度的弧线
    CAD如何绘制指定长度的弧线
    CAD如何绘制指定长度的弧线
    CAD如何绘制指定长度的弧线
    CAD如何绘制指定长度的弧线
