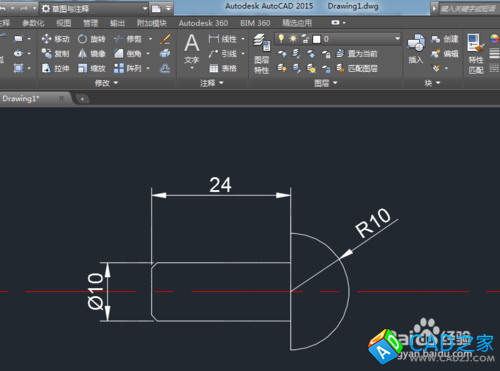

如下图，是一幅螺钉的二维简略图，本节经验讲解：如何CAD2015绘制螺钉的二维图；欢迎学习参考；
-

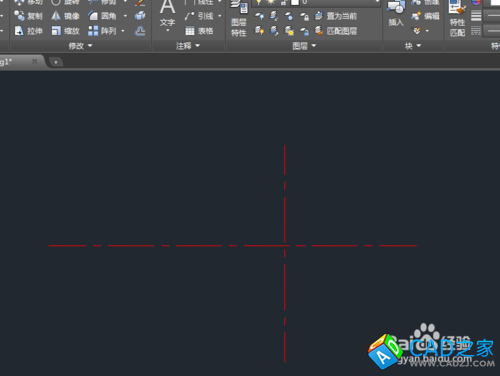

在没有绘制图形前，要养成先设计中心线的习惯；（中心线是机械设计必备的），本例中绘制完成的中心线如下图；
-
-

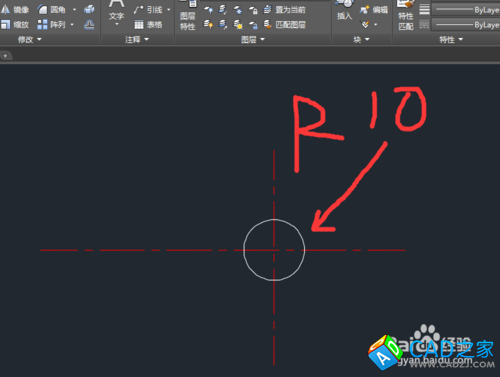

以两条中心线的交点为圆心，绘制如图下直径为20mm的圆；
-

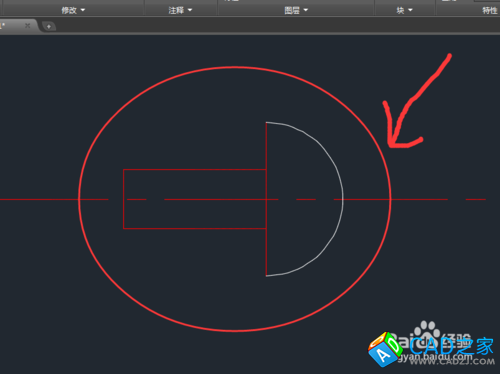

使用曲线偏移命令，得出如下图的曲线；（关于曲线偏移中所用的尺寸，请观标题中的图，上面有尺寸）
-
在偏移出大致的曲线后，要用曲线修剪工具，去掉我们不需要直线；
-

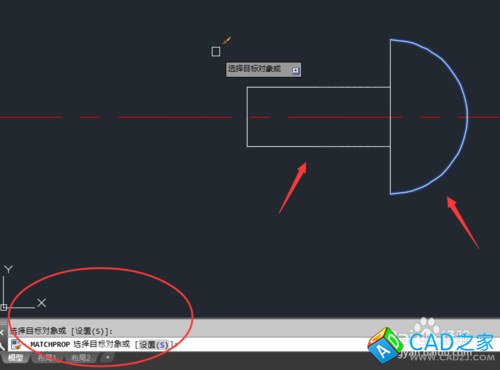

使用格式刷工具，把图4中的红色曲线变成与圆一样的白色；（格式刷的快捷键是MA，进入其命令后，先选白色的曲线，然后选红的线）
-

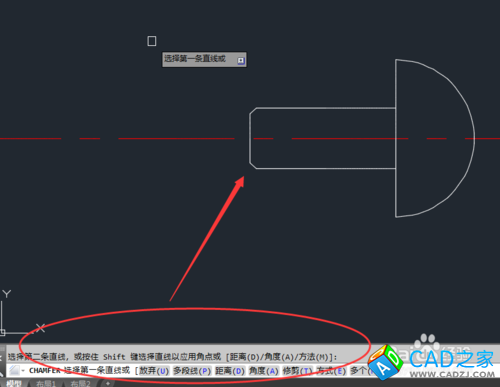

使用倒斜角命令为其倒1mm斜角，然后最终得到的图形如图1，通过使用标注，其得到的图形如图2；
