卡座是很简单的一个零件,平面图也相当的容易。
-

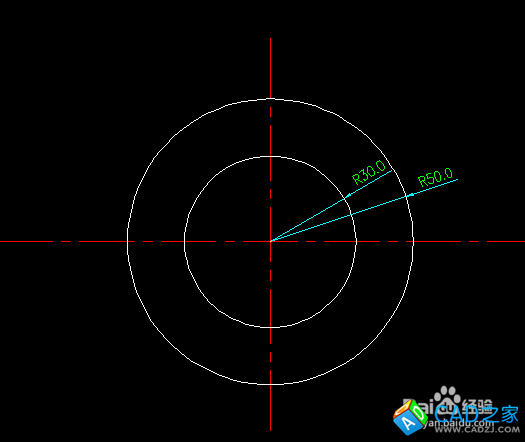

打开cad软件,先画二个同心圆,半径分别为30mm,50mm。
-

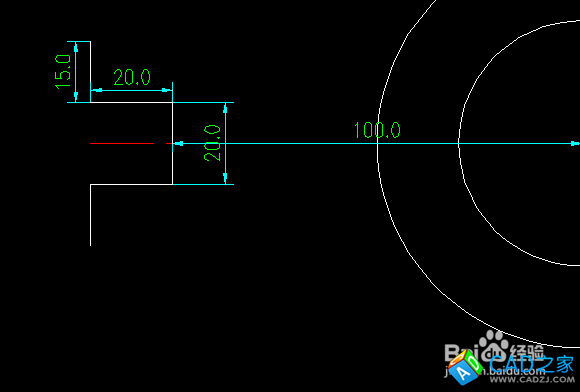

沿着圆心向左100mm的位置,画如图所示的直线组合。
-

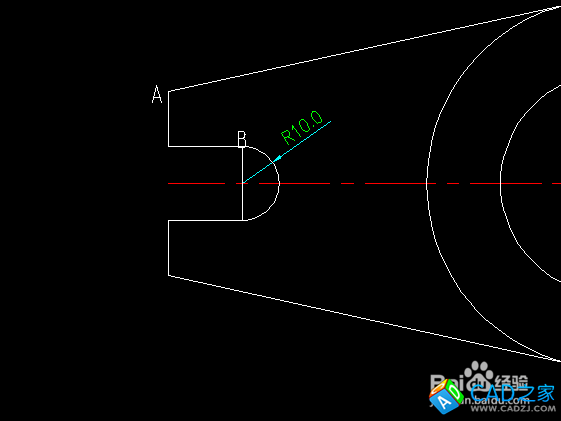

沿着如图所示的A点画大圆的切线,然后镜像产生另一条切线。
-
沿着B点画半径为10mm的半圆。
-

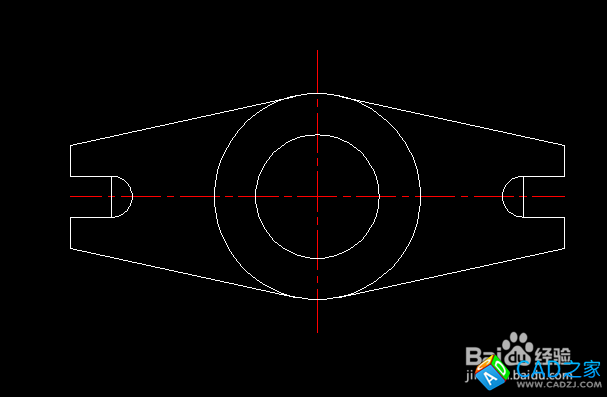

利用镜像mi,就可以产生另外一边,就得到卡座的图纸。
CAD效果图系列：卡座平面图的详细画法
时间:2014-05-11 10:40:15 来源:未知
