CAD效果图系列：电源插座的详细图文画法

墙上的有个二孔和三孔的电源插座很常用,这样的插座设计起来也很方便的。

1. 画一个80mmx80mm的正方形,然后用f命令把四个角都倒半径为10mm的圆角。





2. 在步骤1的图中画一个45mmx65mm的矩形,沿着图一的中心放置,如图。



3. 二眼插孔的画法:

   1、先画一个1.5x8的矩形,按照如图所示的距离布置。



   2、然后沿着矩形上端向下1mm的位置为端点,画一个半圆,半径为3mm,然后把圆与矩形中间的重合部分删除。

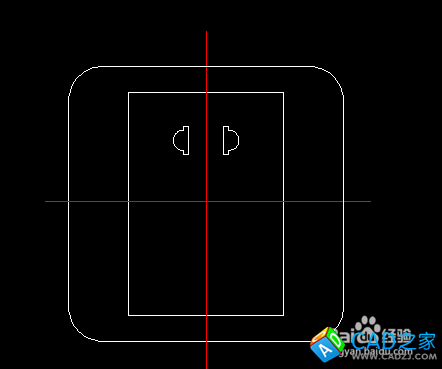

   3、用镜像mi,就可以镜像出另一边的孔。



4. 三眼插孔的画法:

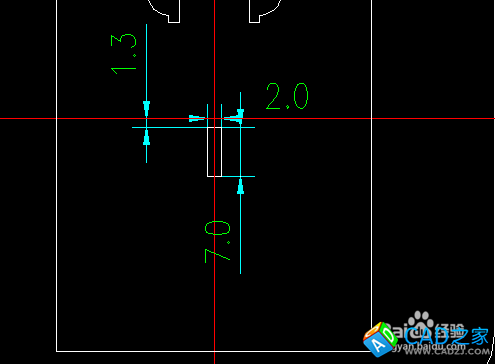

   1、先画一个2x7的矩形,按照如图所示的距离布置。



   2、把矩形复制一个,然后按照如图所示的 位置布置,利用旋转命令ro进行30°旋转。



   3、用镜像mi,就可以镜像出第三个孔。



5. 最终的效果图。
