CAD效果图系列:槽轮的画法 怎么画槽轮

时间:2014-05-11 10:46:20 来源:未知

槽轮是由槽轮、装有圆销的曲柄和机架组成的步进运动机构。

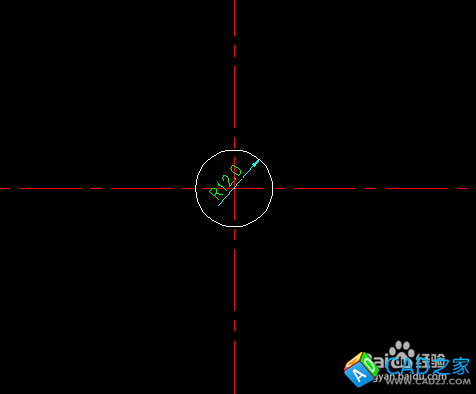

  1. 输入c,回车,画一个半径为12mm的圆。

  2. 按照如图所示的尺寸画出圆上的突出部分。

  3. 用剪切(tr)剪去圆与步骤2凸台重合的部分。

  4. 沿着12mm圆的圆心向左30.4mm的位置画一个半径为10mm的半圆。

  5. 沿着半圆的上面端点依次画水平50mm直线,竖直20mm直线。

  6. 把步骤5画的线以水平圆心线镜像,如图所示。

  7. 输入ar阵列命令,把步骤4到6的图形,按照如图所示进行阵列。

  8. 按照如图所示把二二端点用50mm的圆弧连接起来。就得到了最终的槽轮平面图了。
