CAD效果图系列:吊钩的详细画法 怎么画吊钩

时间:2014-05-11 10:31:19 来源:未知

吊钩也是很常见的,例如吊车等都要用到。

  1. 画二个同心圆,圆的半径分别为10mm,20mm,如图所示。

  2. 沿着大圆的外面画一组平行线,线长25mm,距离30mm。

  3. 倒圆角:输入快捷方式f,半径r为20mm,倒直线和外圆的角,如图。

  4. 画二个半径分别为40mm和60mm的圆弧,与平行线相切。

  5. 沿着步骤4圆弧的端点,再画二个半径分别为20mm和48mm的圆弧,如图。

  6. 沿着步骤5圆弧的端点,再画二个半径分别为2mm和40mm的圆弧,如图。

  7. 然后画个圆弧,半径为4mm,把步骤6画的二个圆弧连接起来。

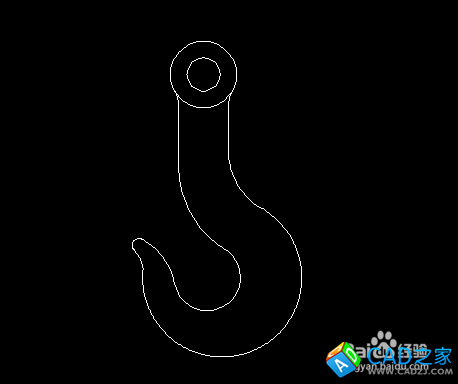

  8. 最终的效果图:
